前言

JOYROOM机乐堂推出了一款30W充电器，这款充电器采用白色PC外壳，设计简洁。充电器配有欧规固定插脚，输出为单USB-C接口。输出支持PD和PPS快充，还支持多种快充协议。这款充电器还具备20V输出档位，可满足笔记本电脑，手机和平板电脑充电需求，有良好的快充兼容性。下面充电头网就对这款充电器进行拆解，一起看看内部的用料和设计。

机乐堂30W充电器外观

充电器采用PC防火材质白色外壳，机身主体磨砂以及边缘亮面点缀撞色设计，整个风格十分简约。

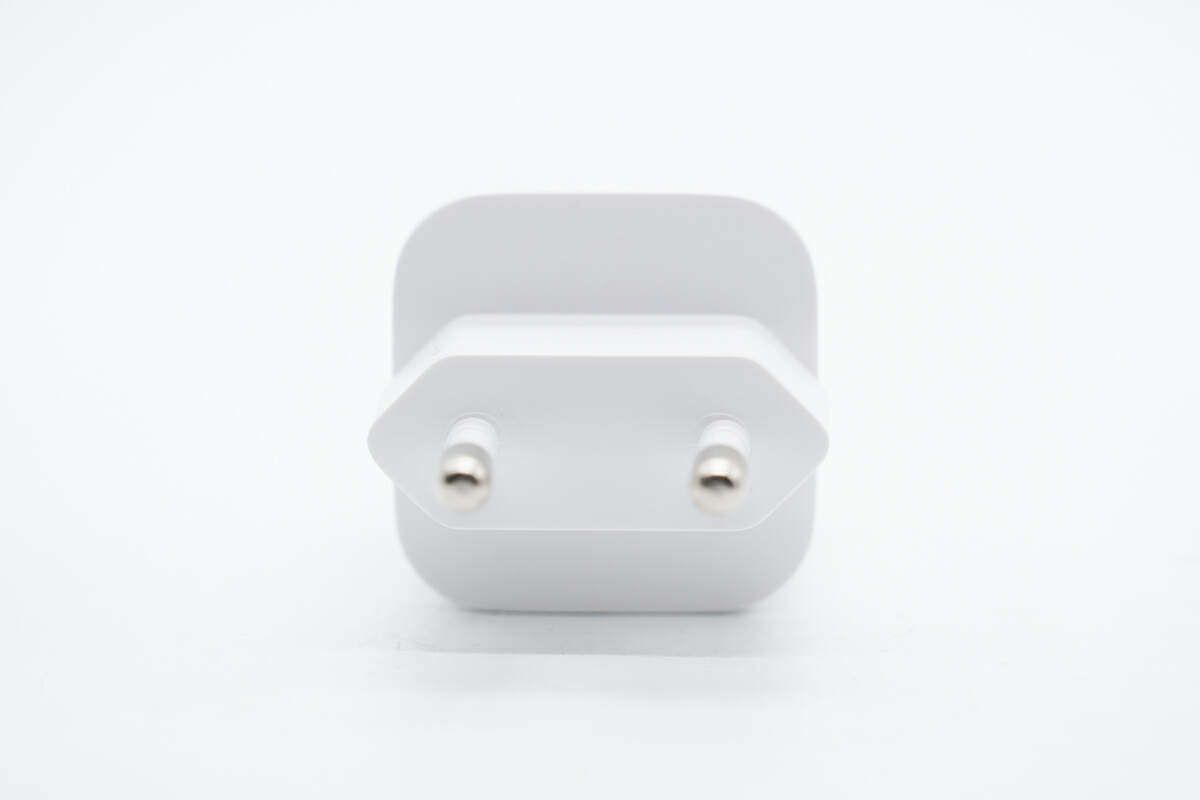

机身输入端为凸起的棱形插脚端，配备两个圆柱型的欧规插脚。

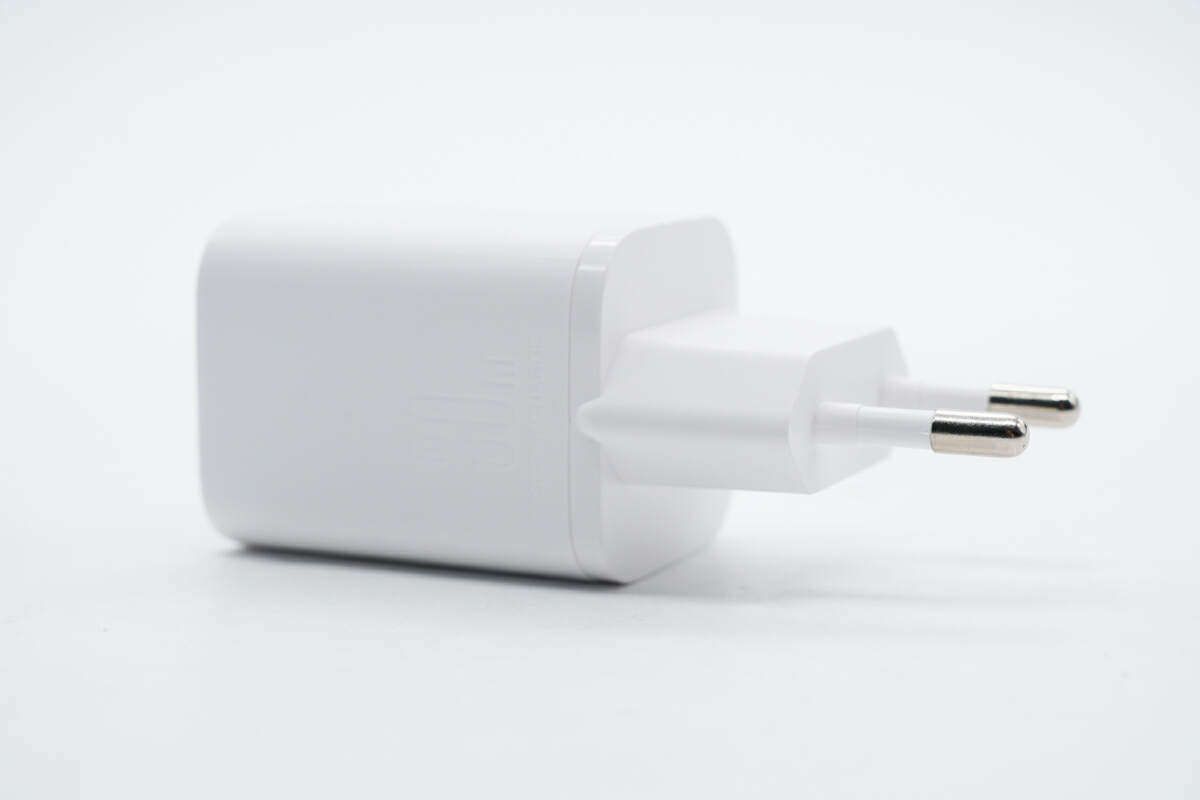

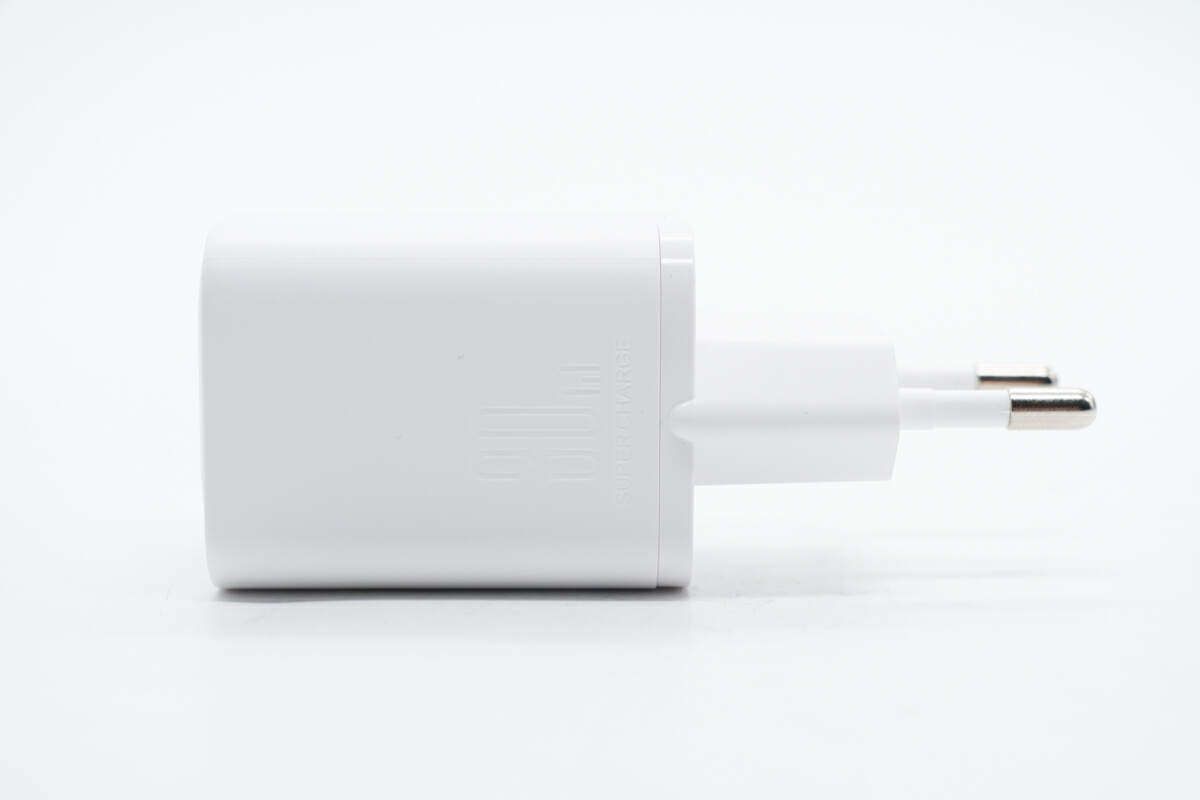

机身一侧注塑压印功率字样。

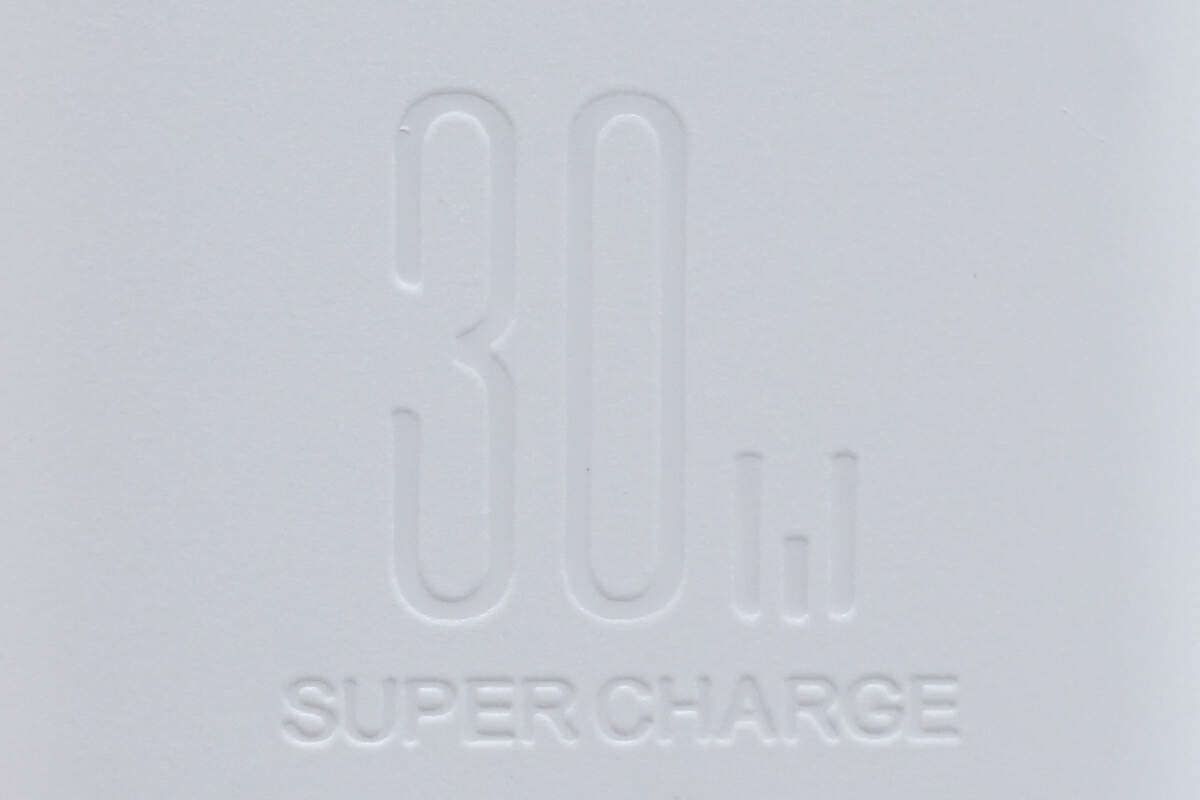

机身上设计的是30W SUPER CHARGE字样。

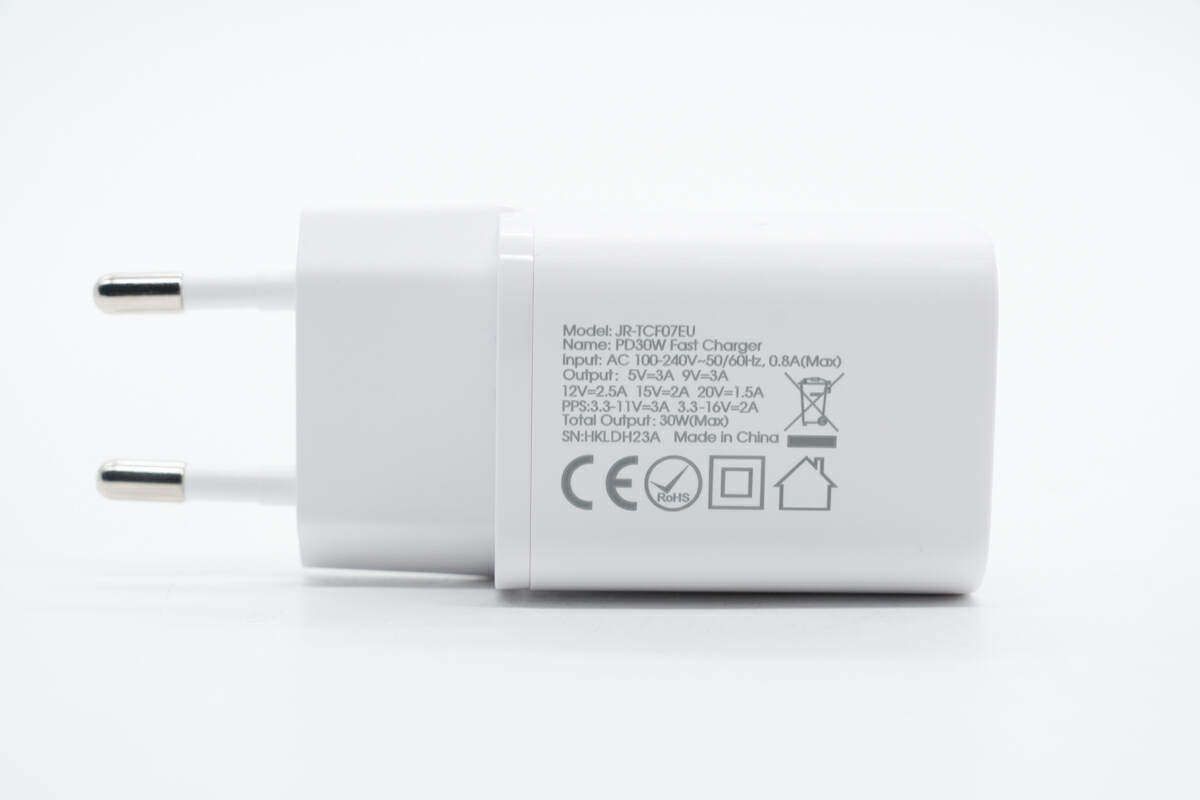

机身另一侧印有充电器规格参数。

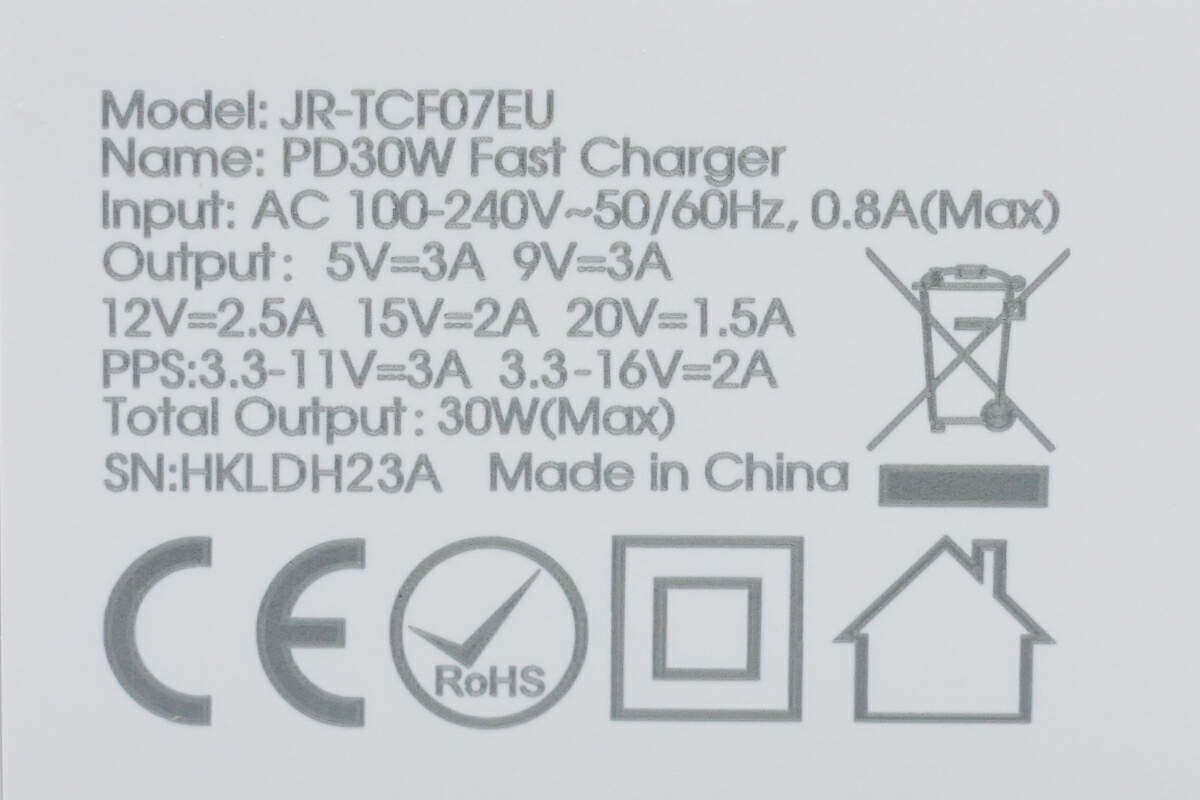

产品参数特写

型号：JR-TCF07EU

输入：AC 100-240V-50/60Hz 0.8A（Max）

输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

PPS：3.3-11V3A、3.3-16V2A

总输出：30W（Max）

充电器通过了CE认证。

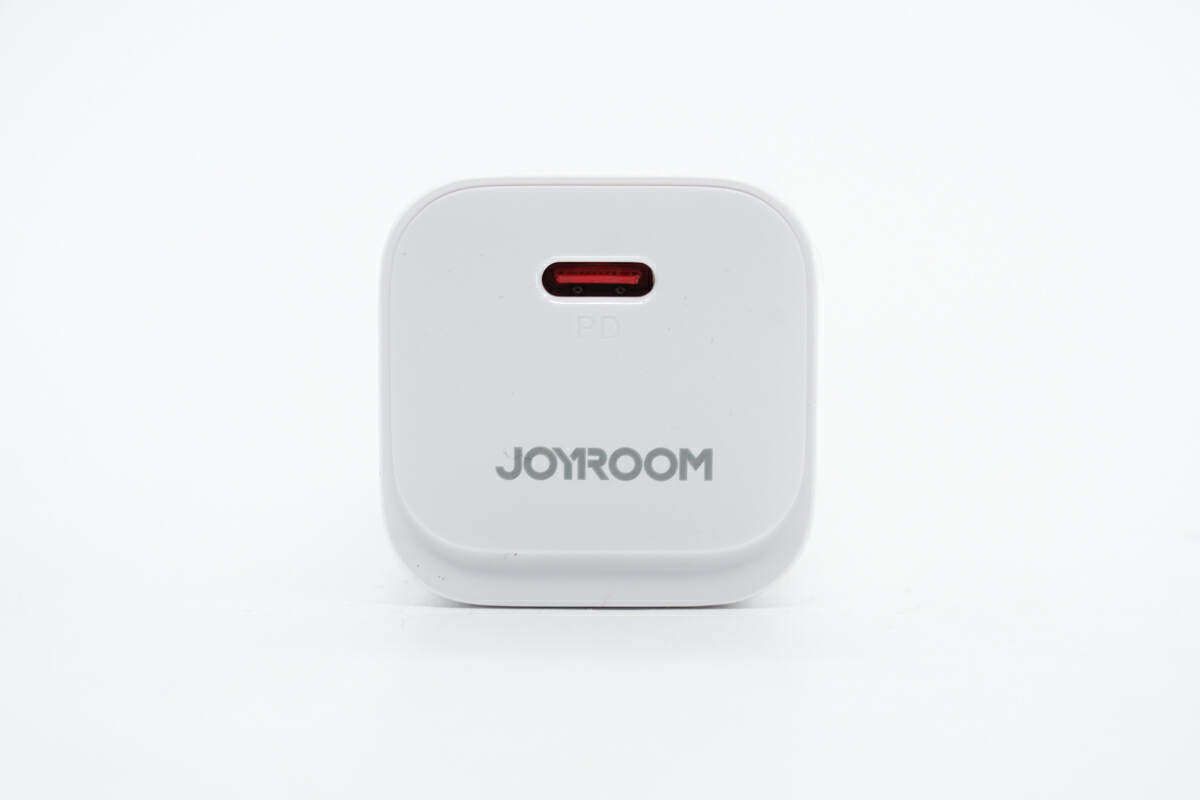

机身顶面印有JOYROOM品牌，靠近边缘处设有USB-C接口。

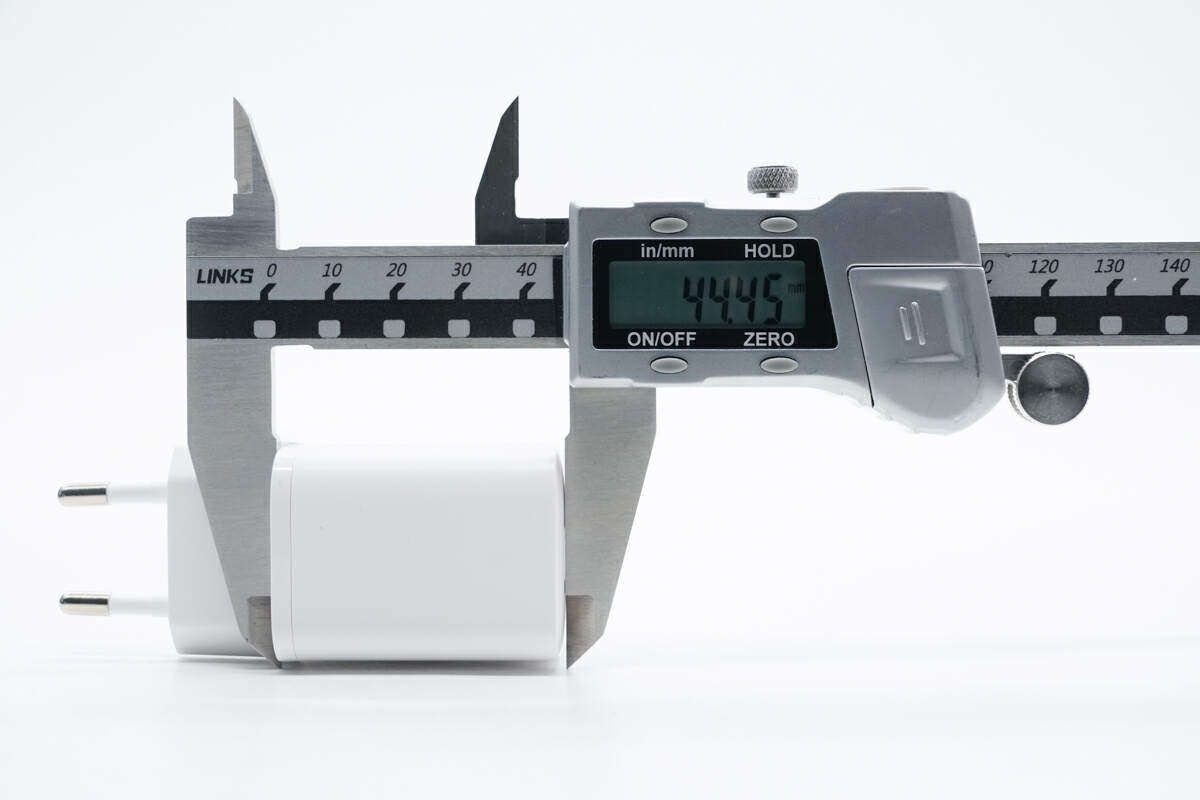

实测充电器主体机身长度为44.45mm。

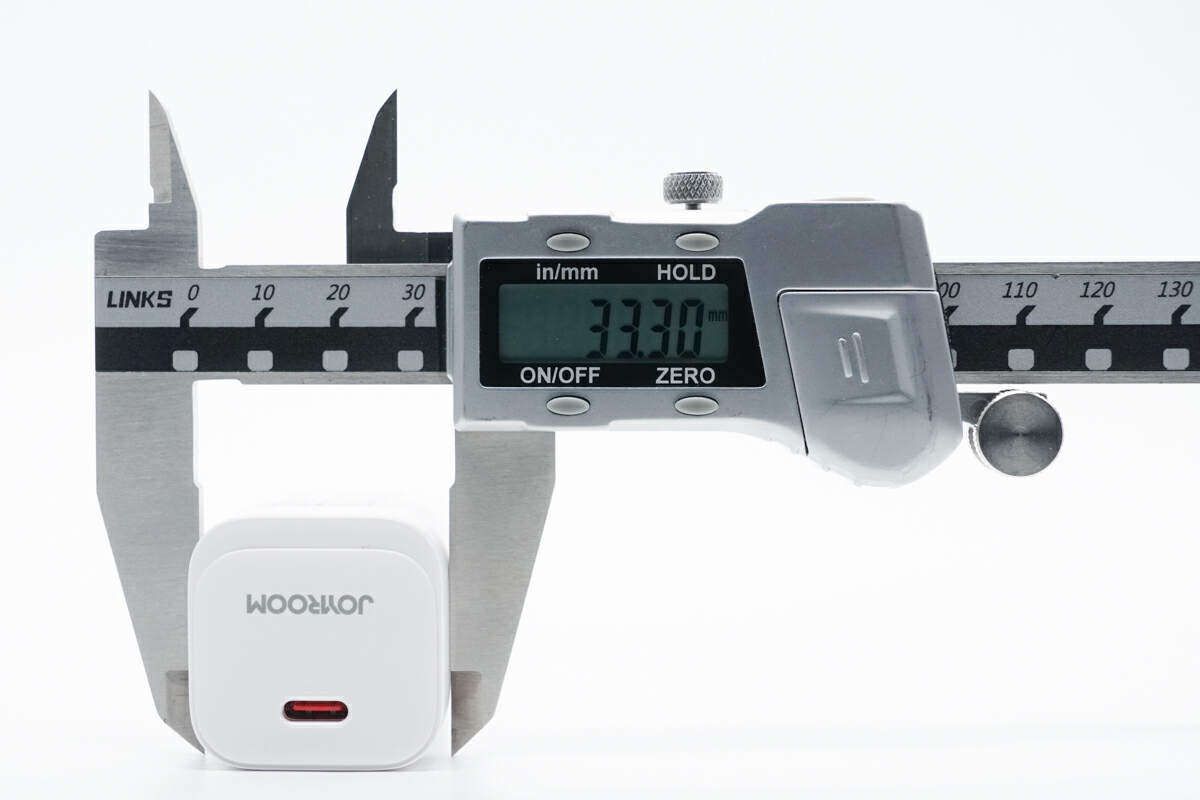

宽度为33.3mm。

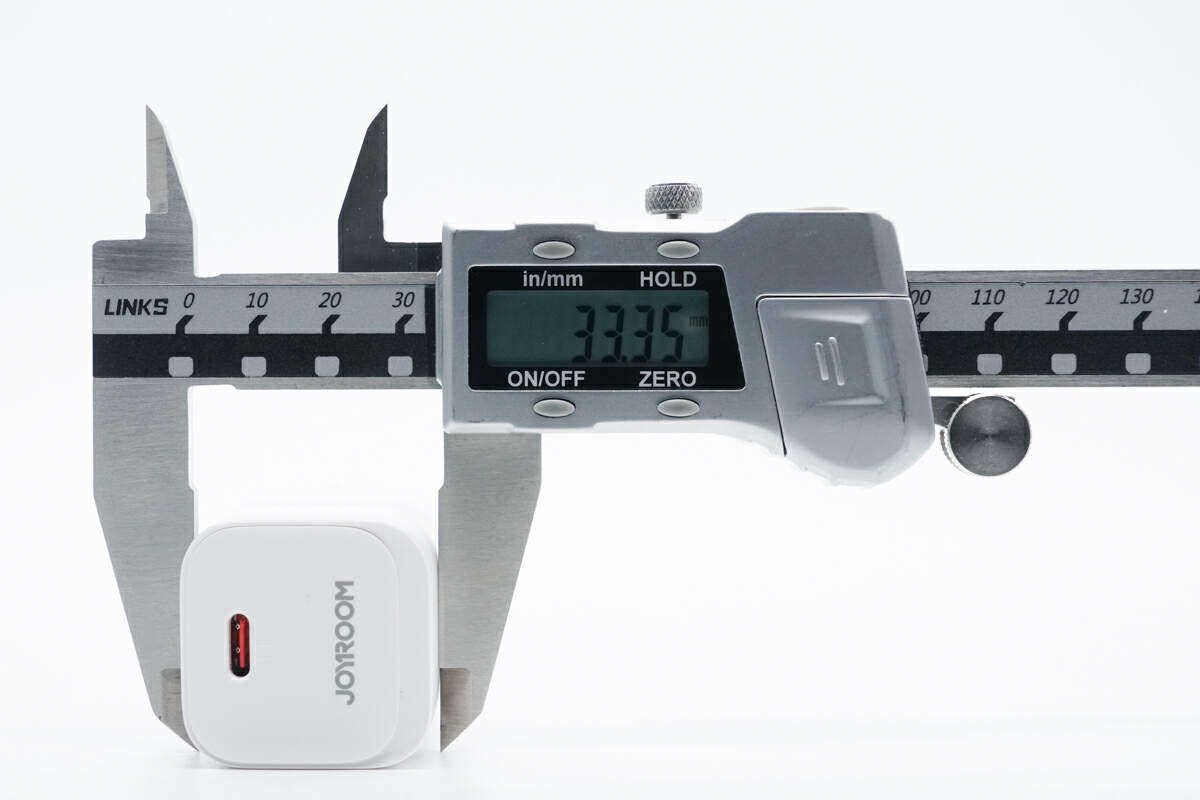

厚度为33.35mm。

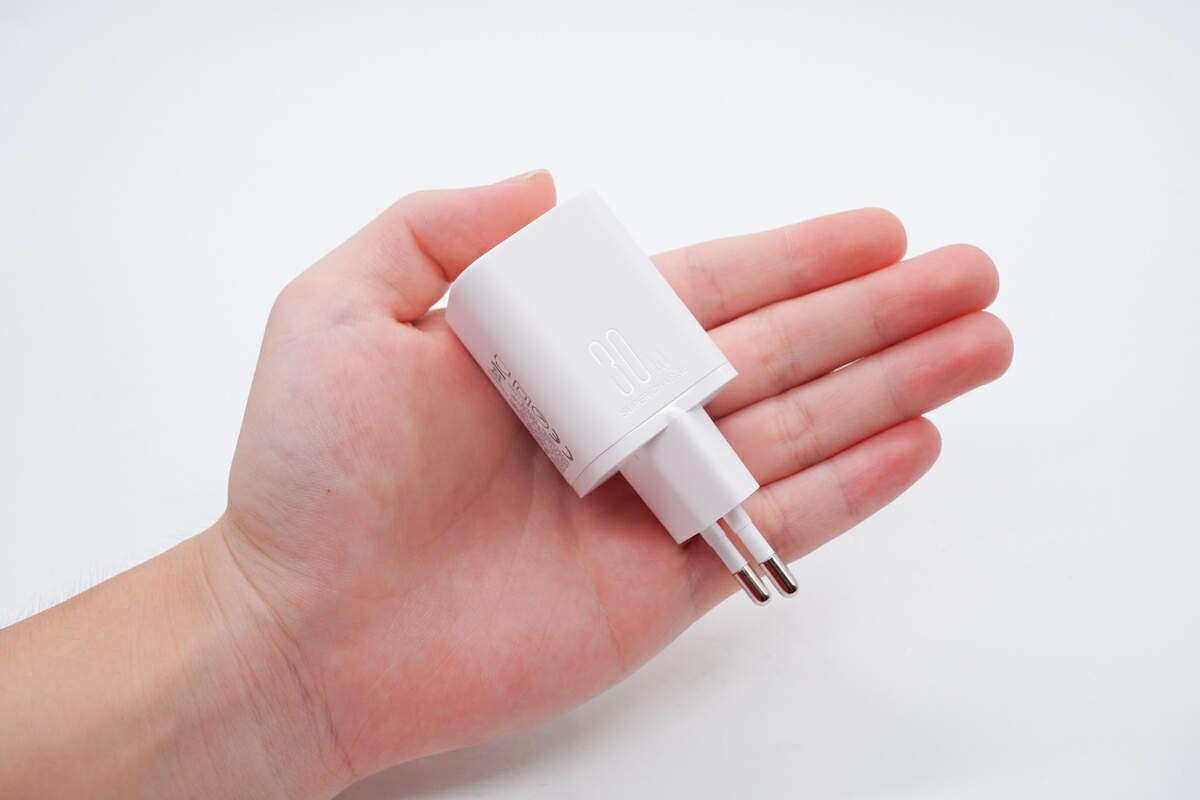

充电器拿在手上的大小直观感受。

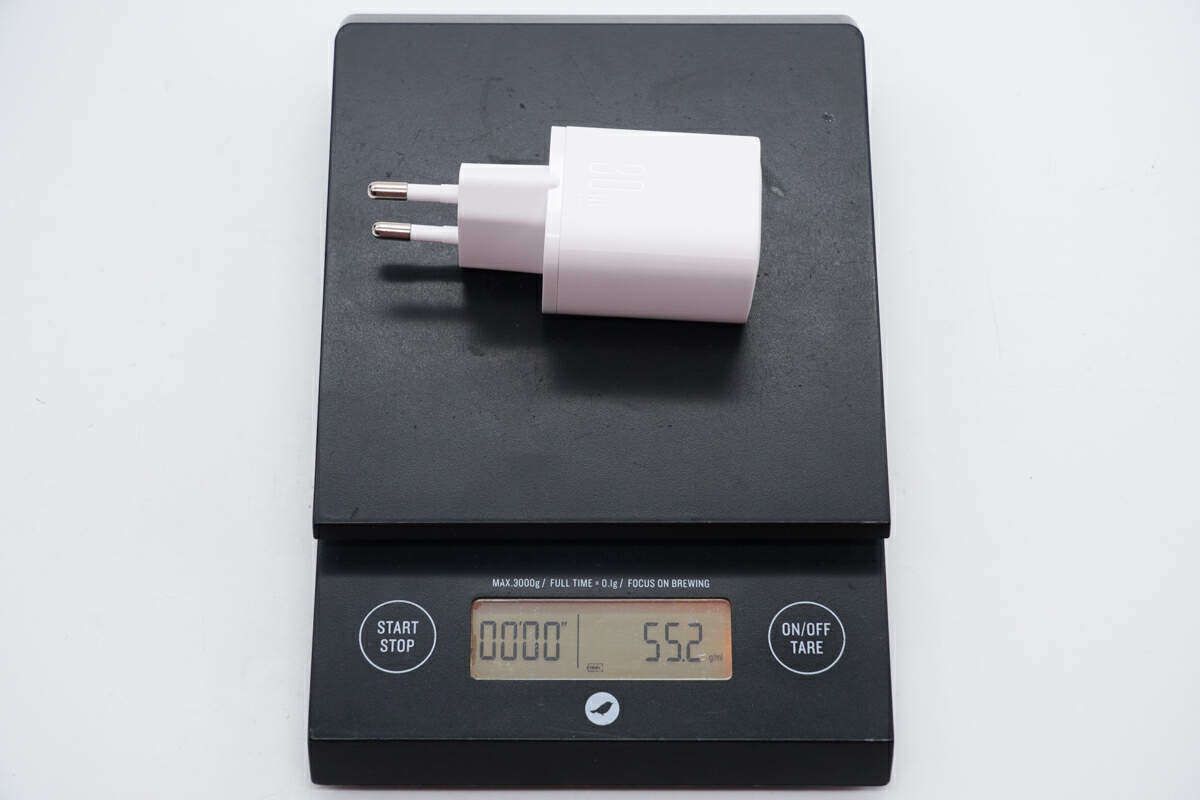

另外测得充电器净重约为55g。

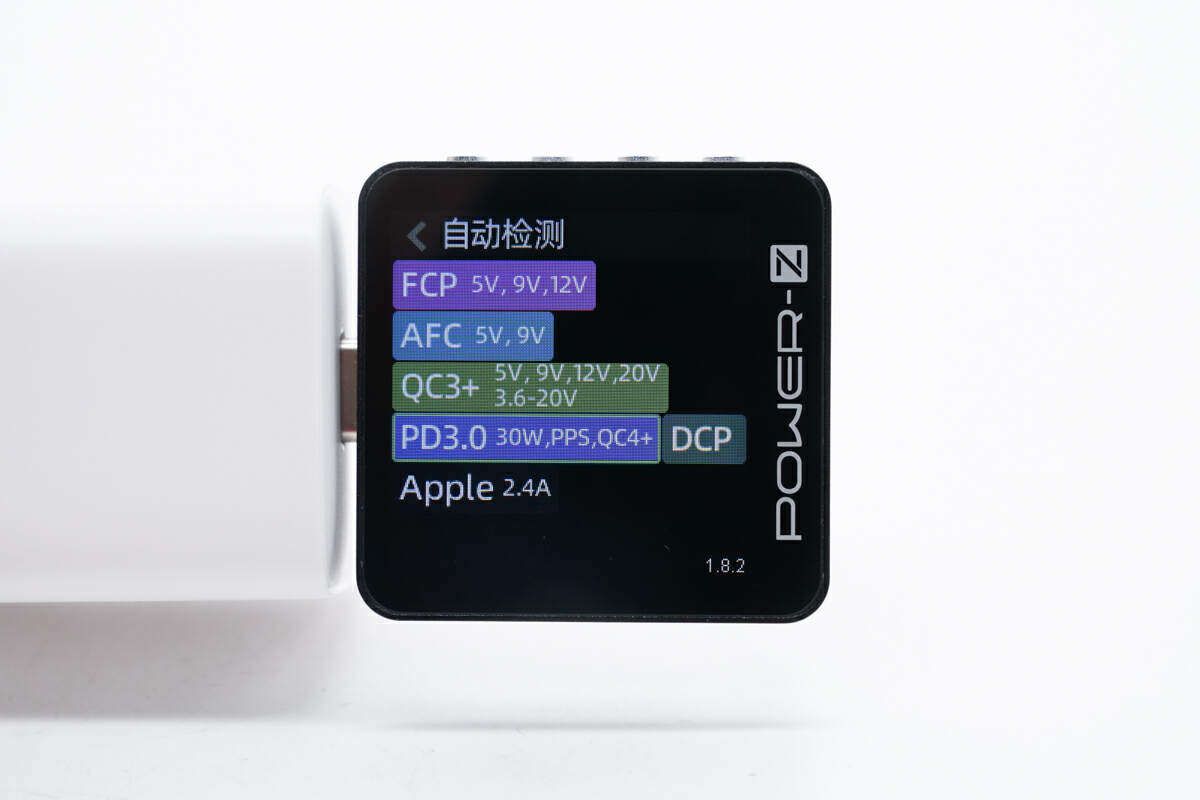

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、AFC、QC3+/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

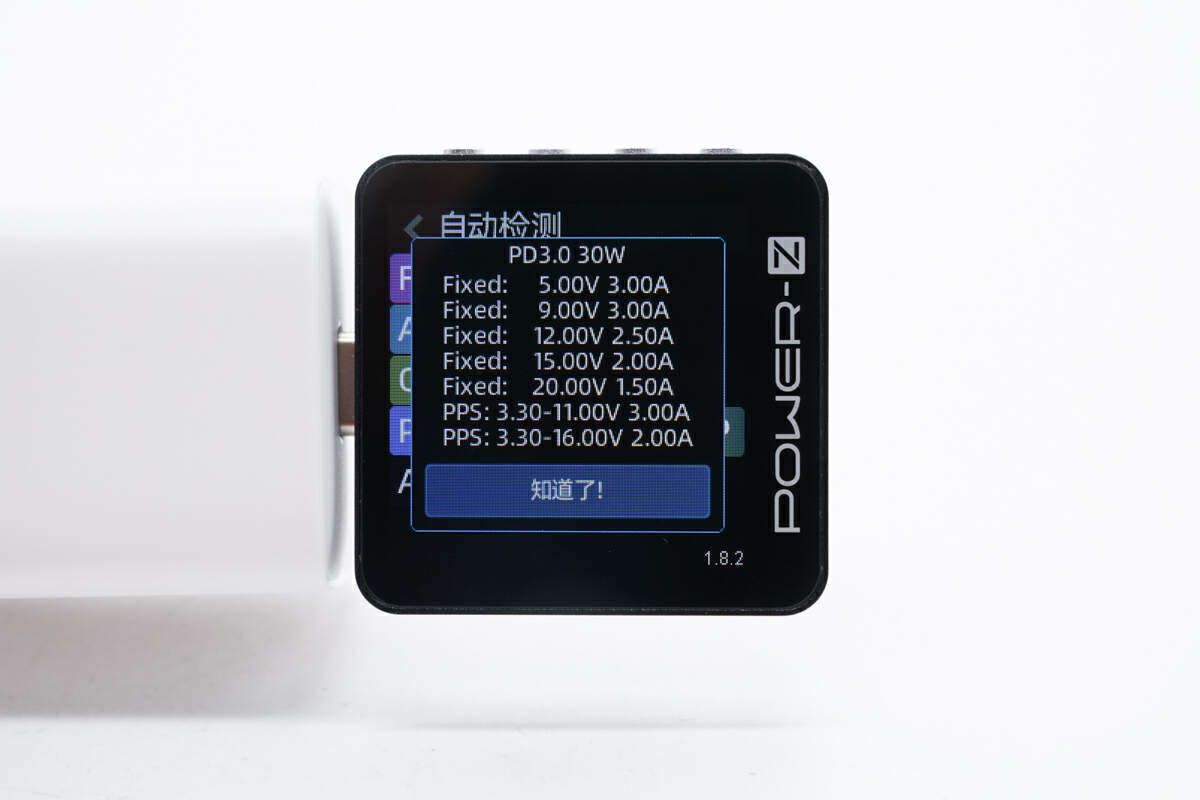

PDO报文显示USB-C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V3A、3.3-16V2A两组PPS快充档位。

机乐堂30W充电器拆解

对机乐堂这款30W充电器有了基本了解后，下面就进行拆解，看看内部的设计和用料。

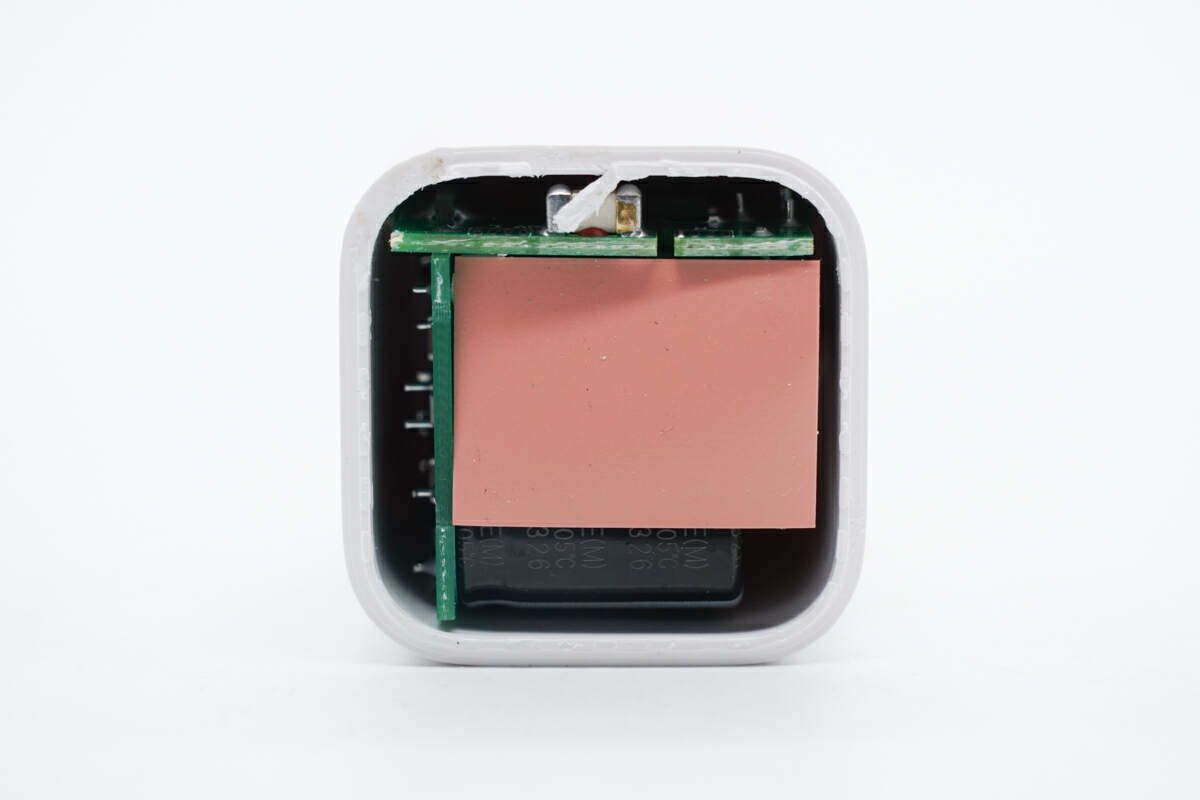

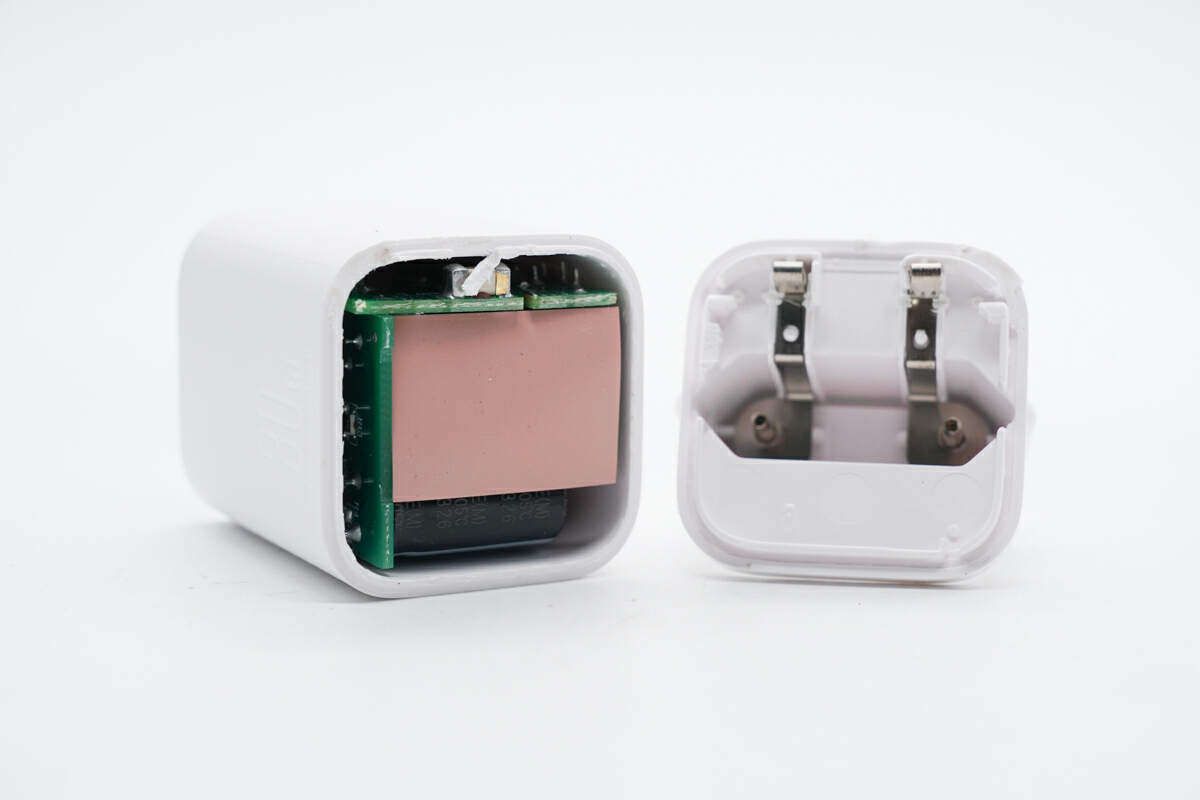

首先沿接缝撬开外壳，壳体通过超声波焊接固定，PCBA模块粘贴导热垫。

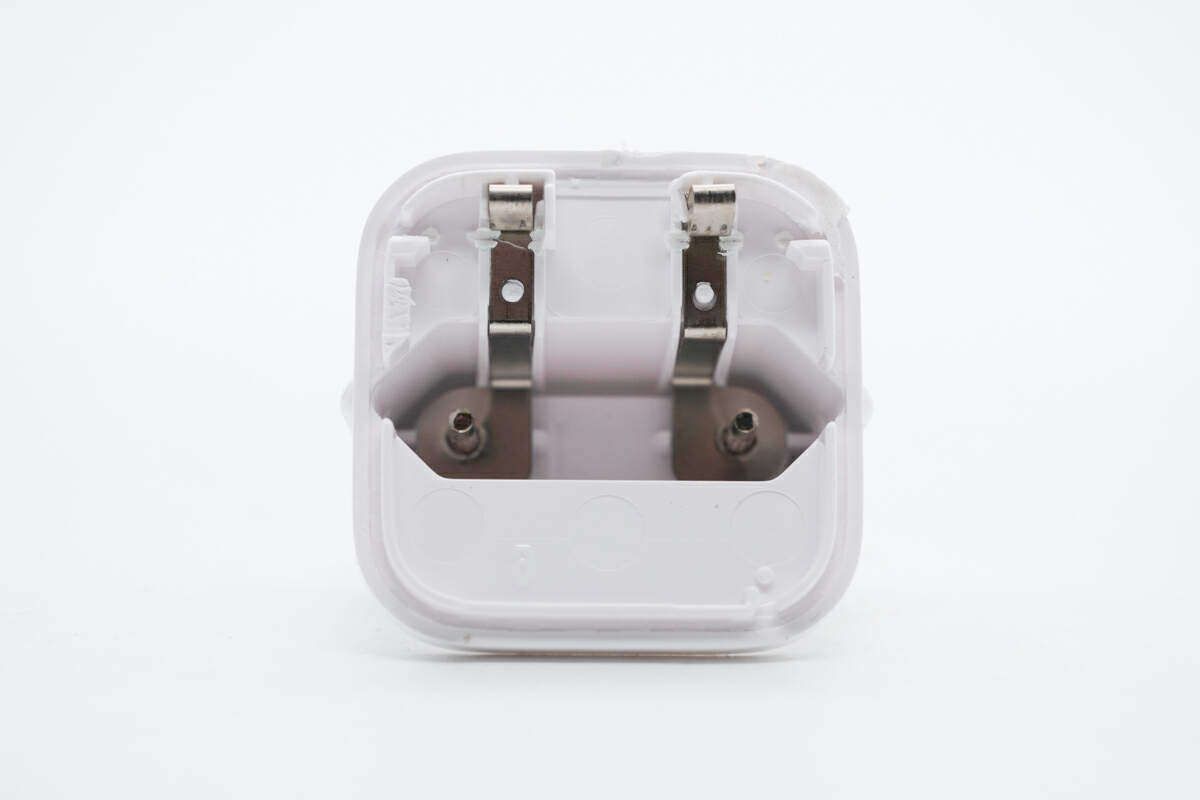

插脚通过金属片压接连接到PCBA模块供电。

PCBA模块侧面粘贴绝缘导热垫。

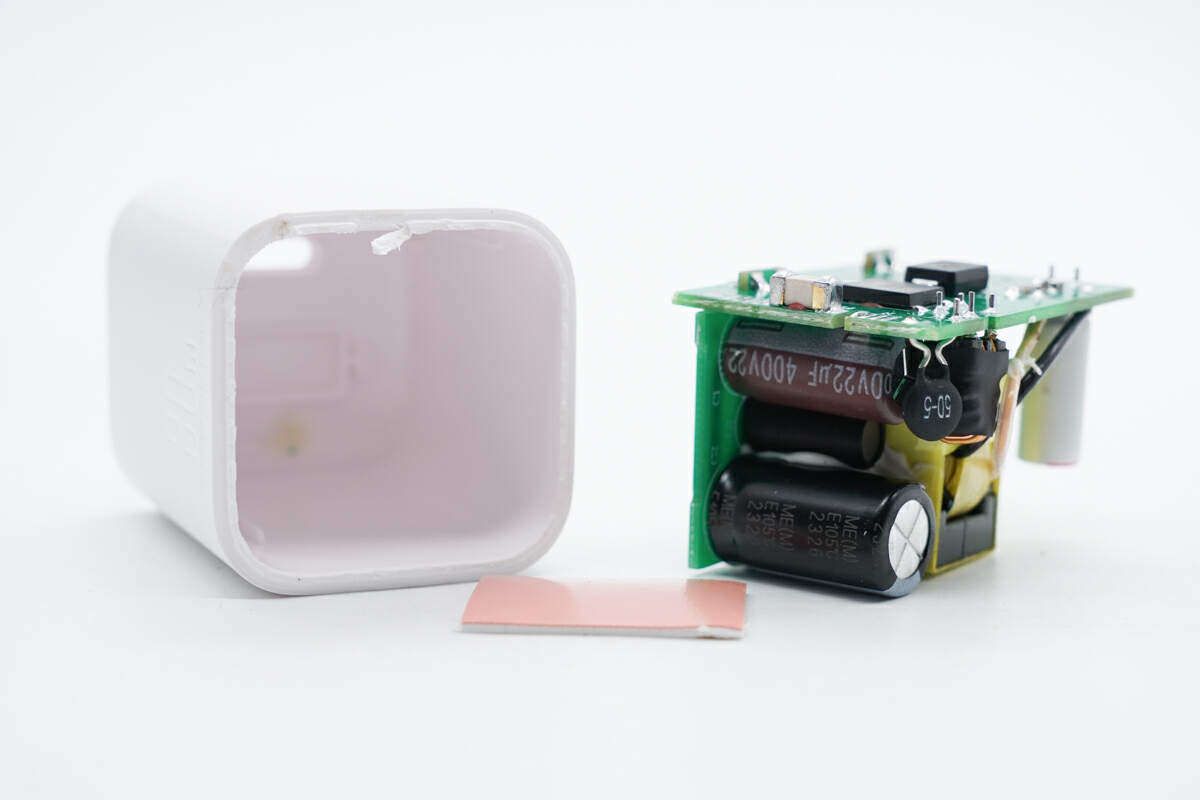

从壳体内部取出PCBA模块。

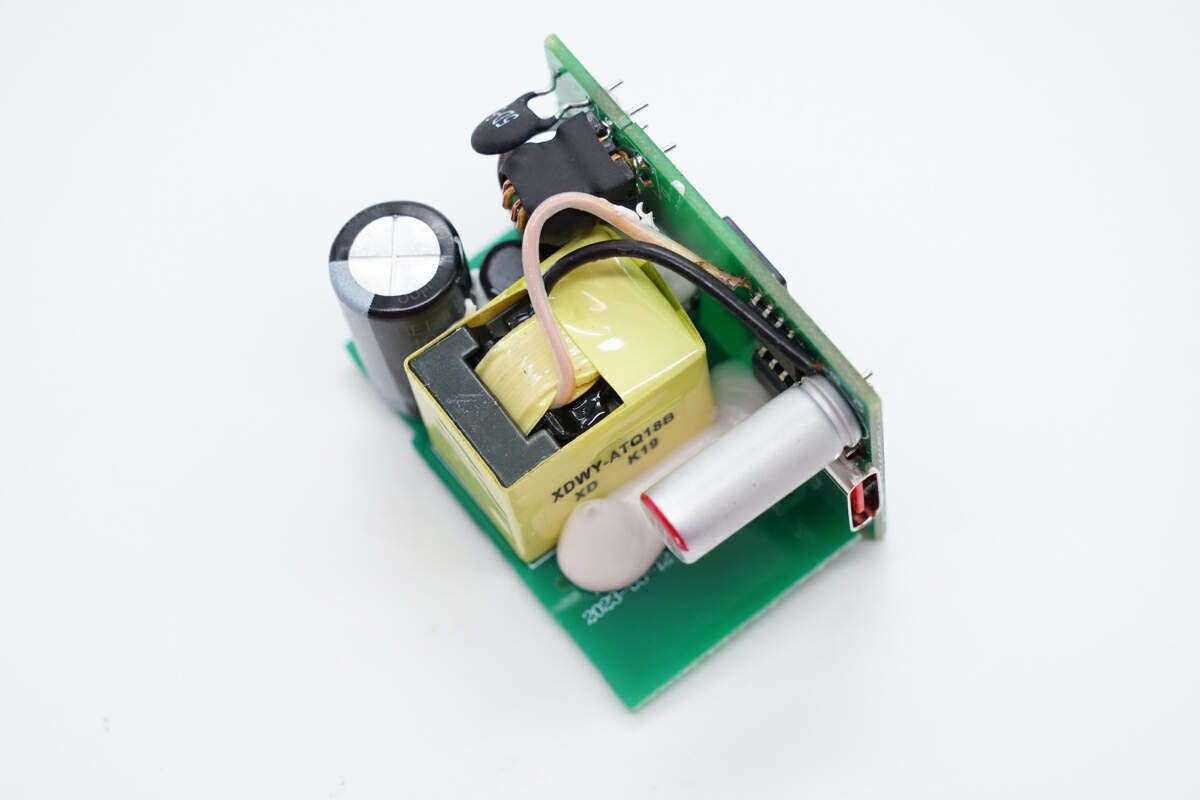

PCBA模块由两块小板焊接组合而成，在小板夹成的空间内部焊接变压器，滤波电容等元件。

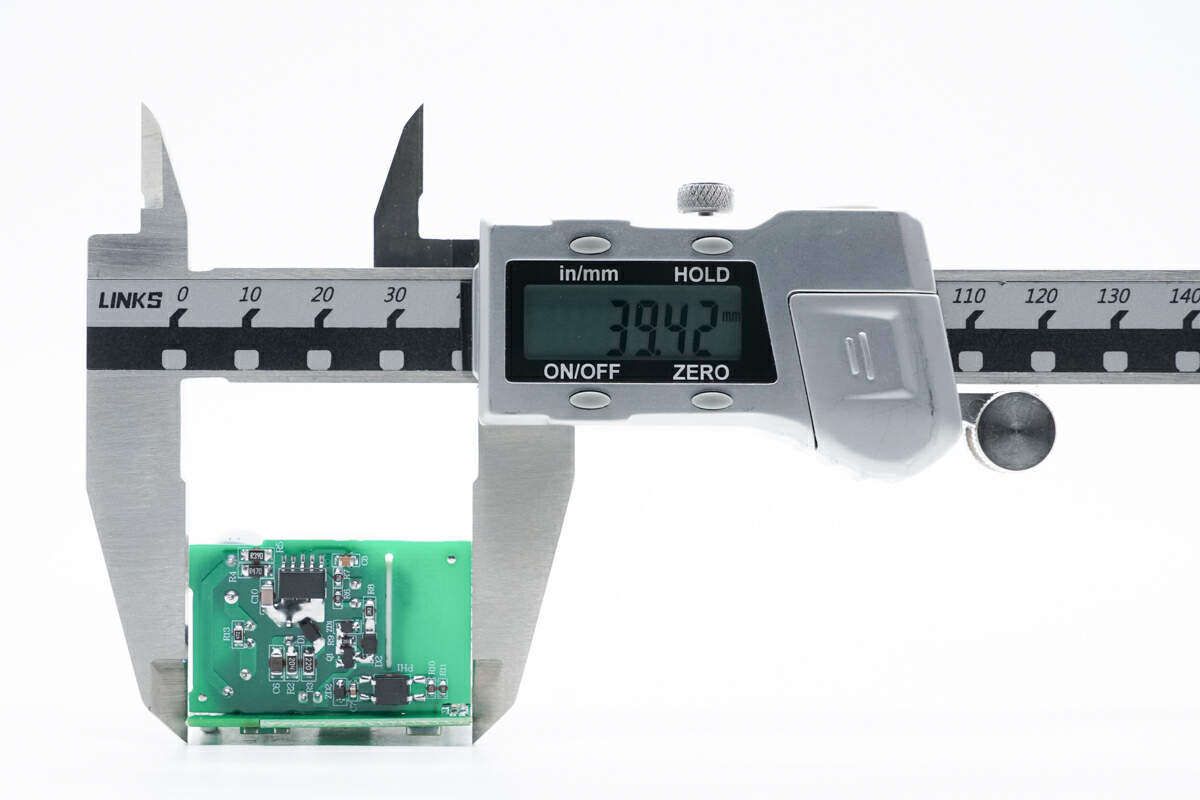

使用游标卡尺测得PCBA模块长度约为39.42mm。

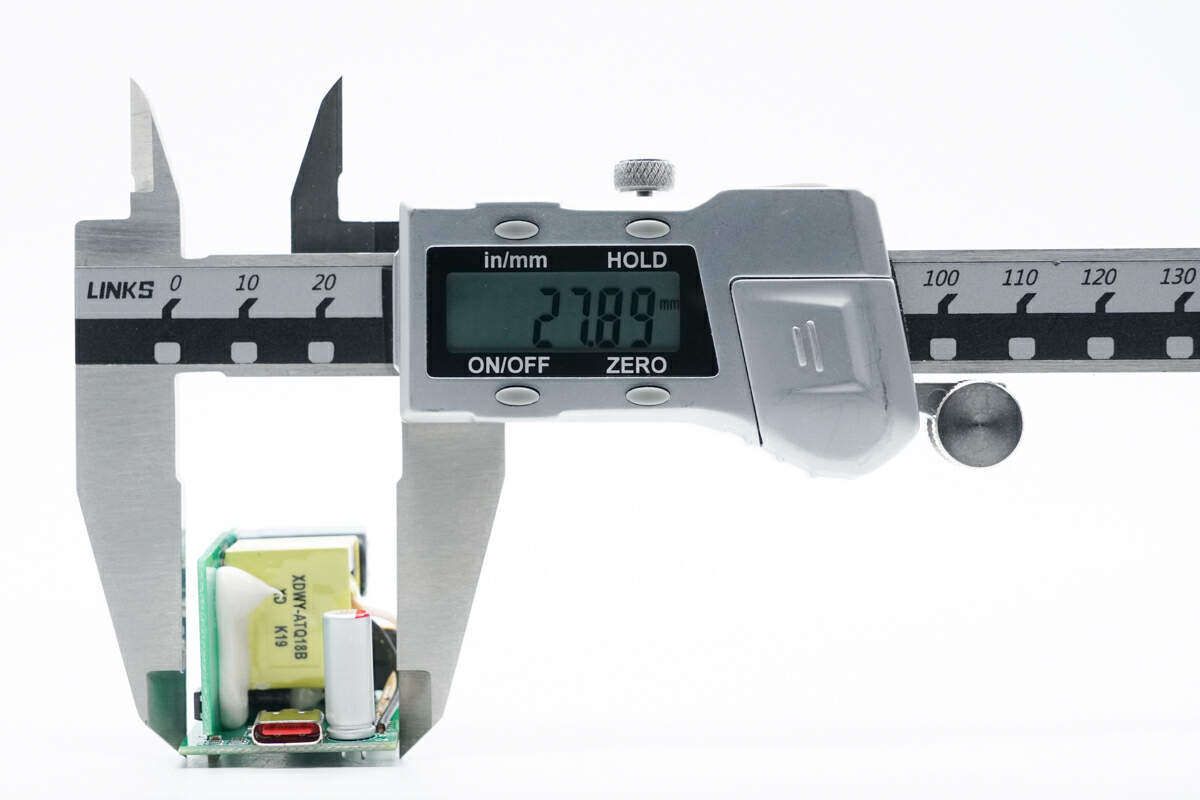

PCBA模块宽度约为27.9mm。

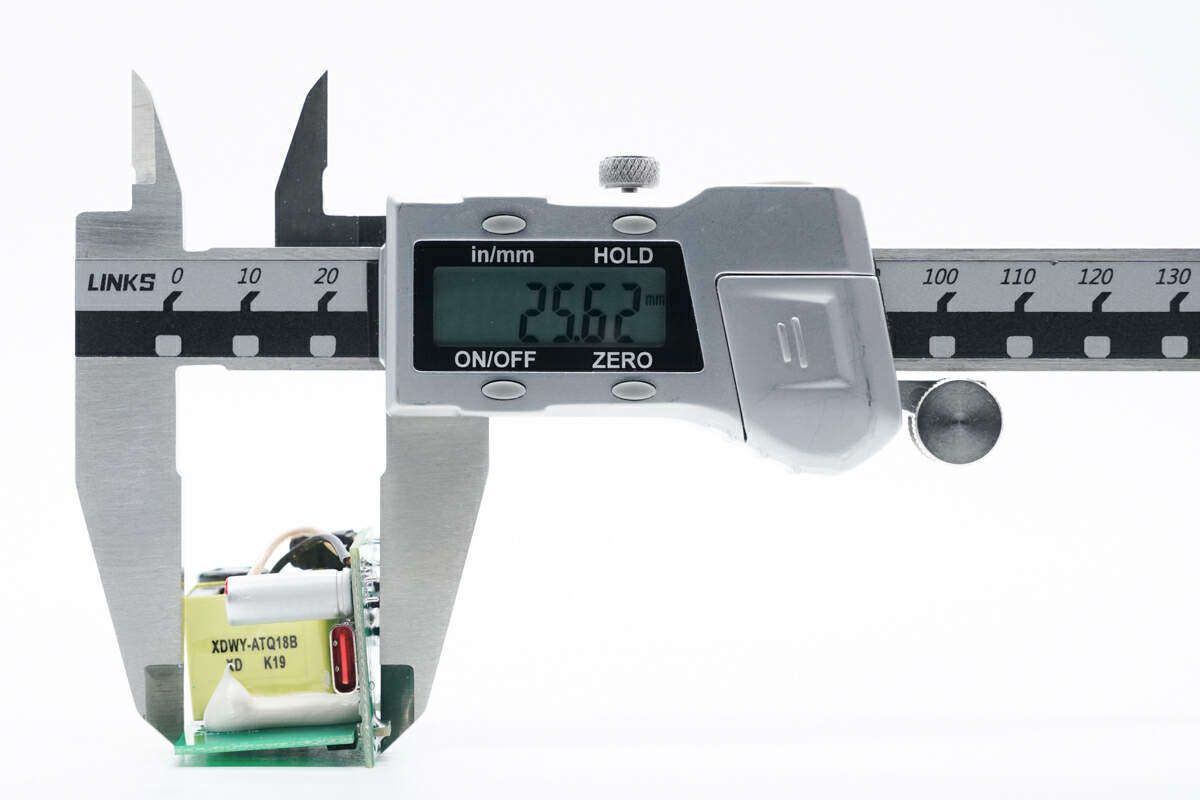

PCBA模块高度约为25.6mm。

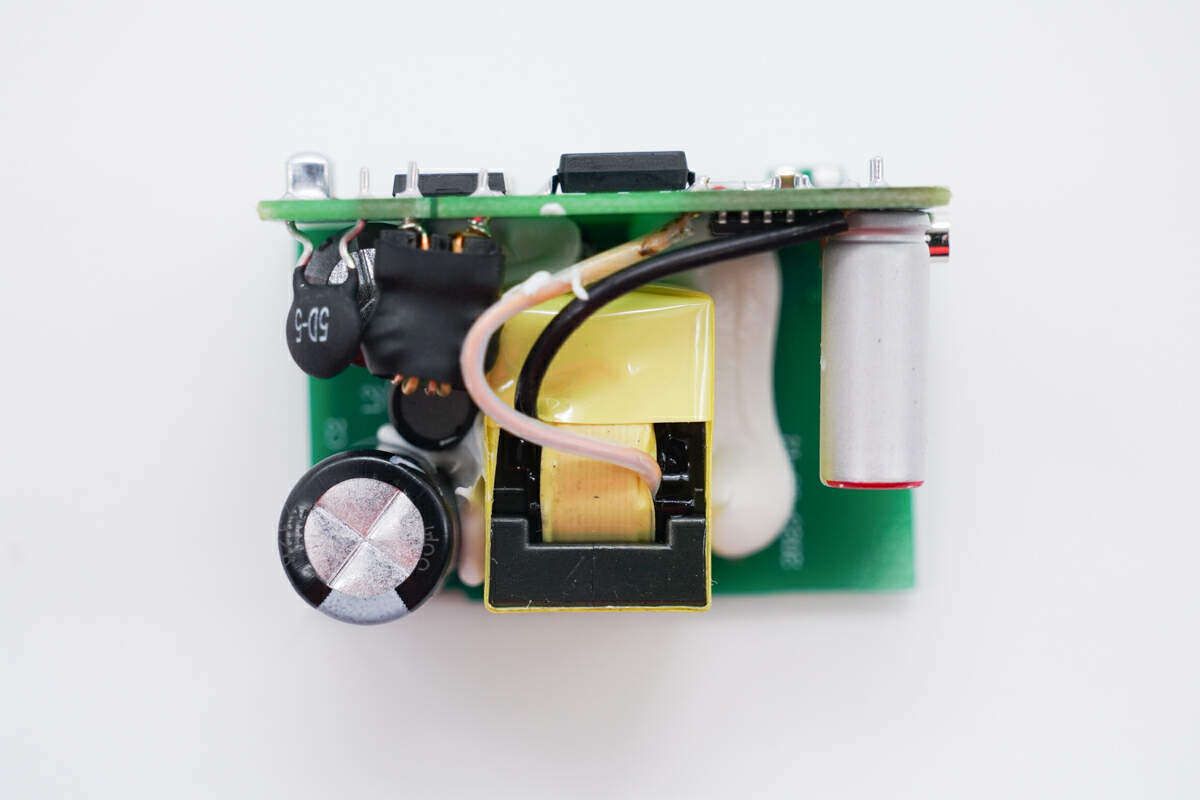

底部小板为开关电源小板，侧面为输入滤波，整流以及输出整流和滤波小板。

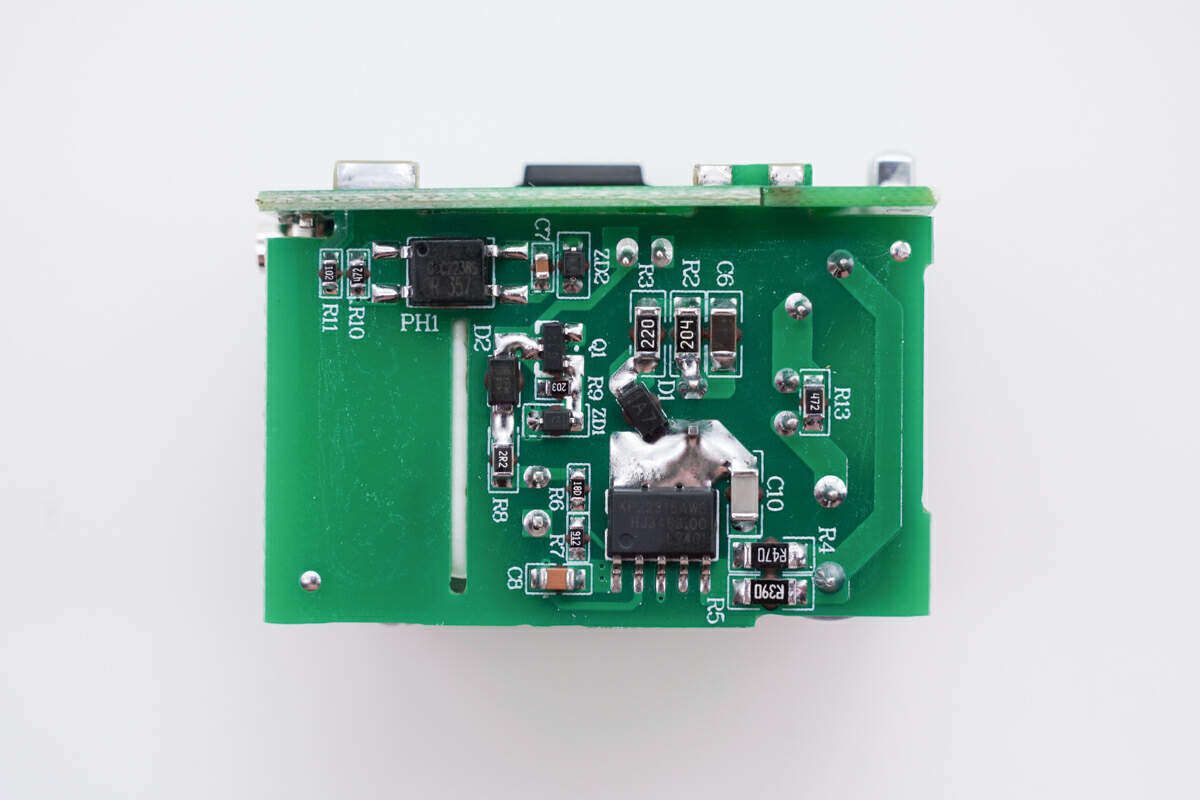

底部开关电源小板一览，焊接反馈光耦和初级电源芯片。

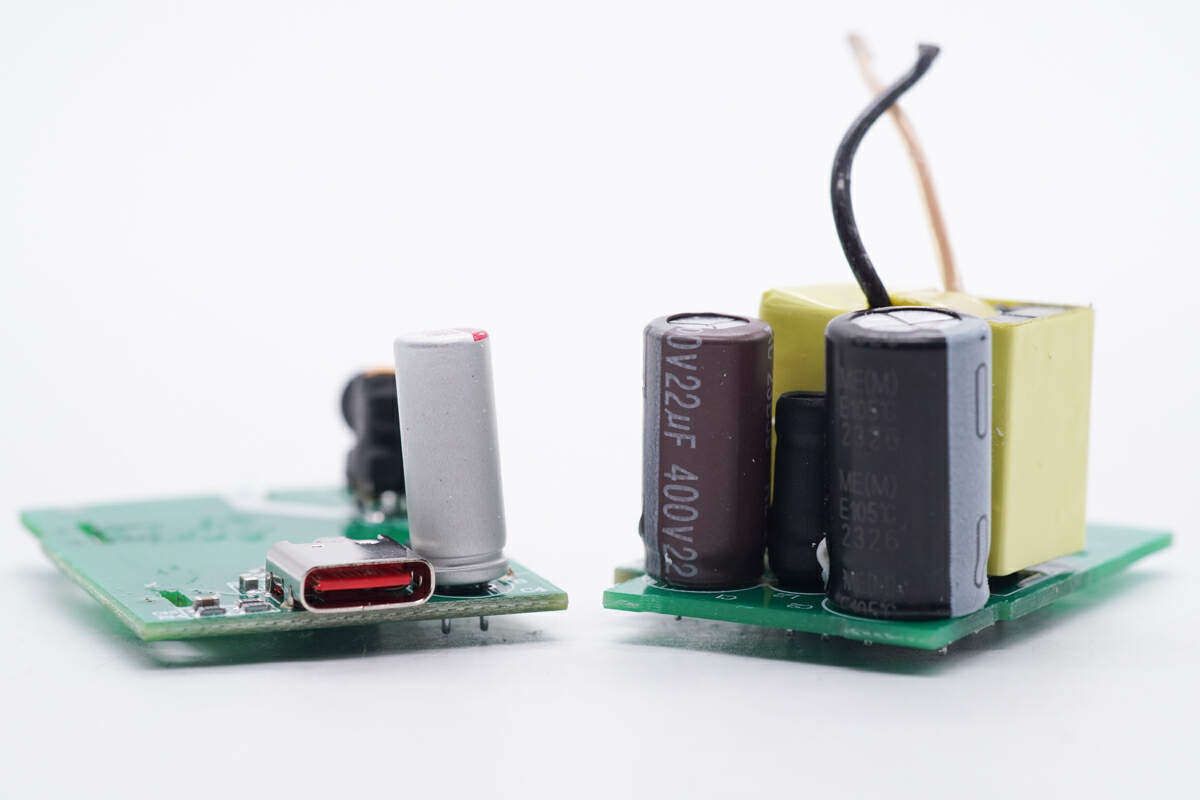

焊接拆分开两块小板，继续进行拆解。通过观察发现，机乐堂这款30W充电器采用QR开关电源宽范围输出，协议芯片控制输出电压的经典架构设计，下面我们从输入端开始了解各个元器件的信息。

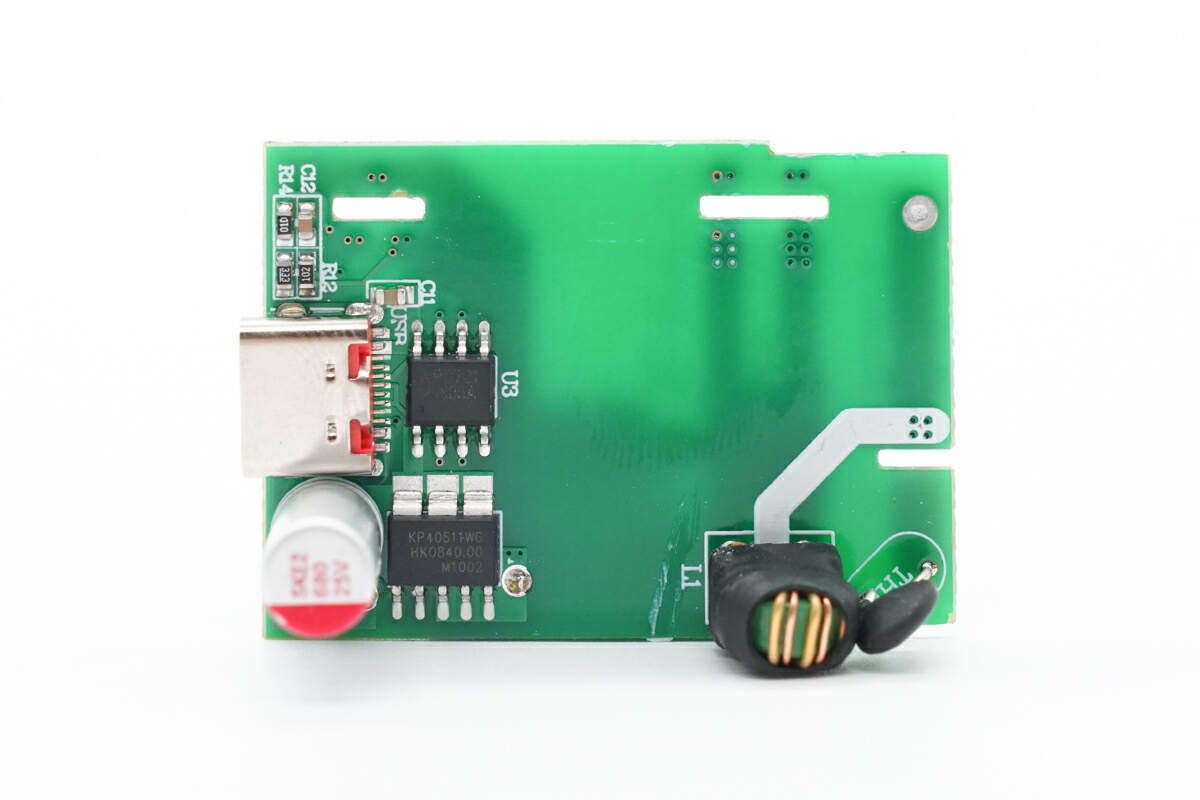

底部小板左侧为同步整流芯片，协议芯片，输出滤波电容和USB-C母座，左侧为NTC浪涌抑制电阻和共模电感。

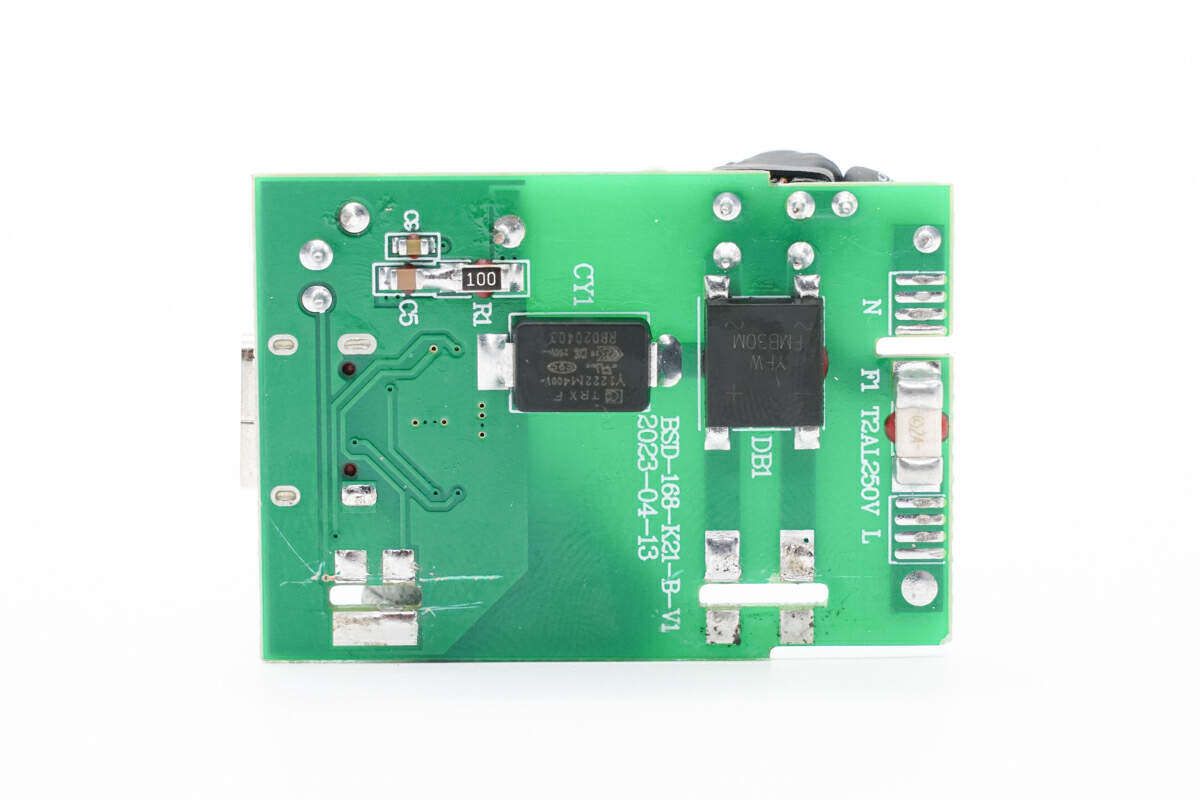

小板背面焊接贴片保险丝，整流桥和贴片Y电容。

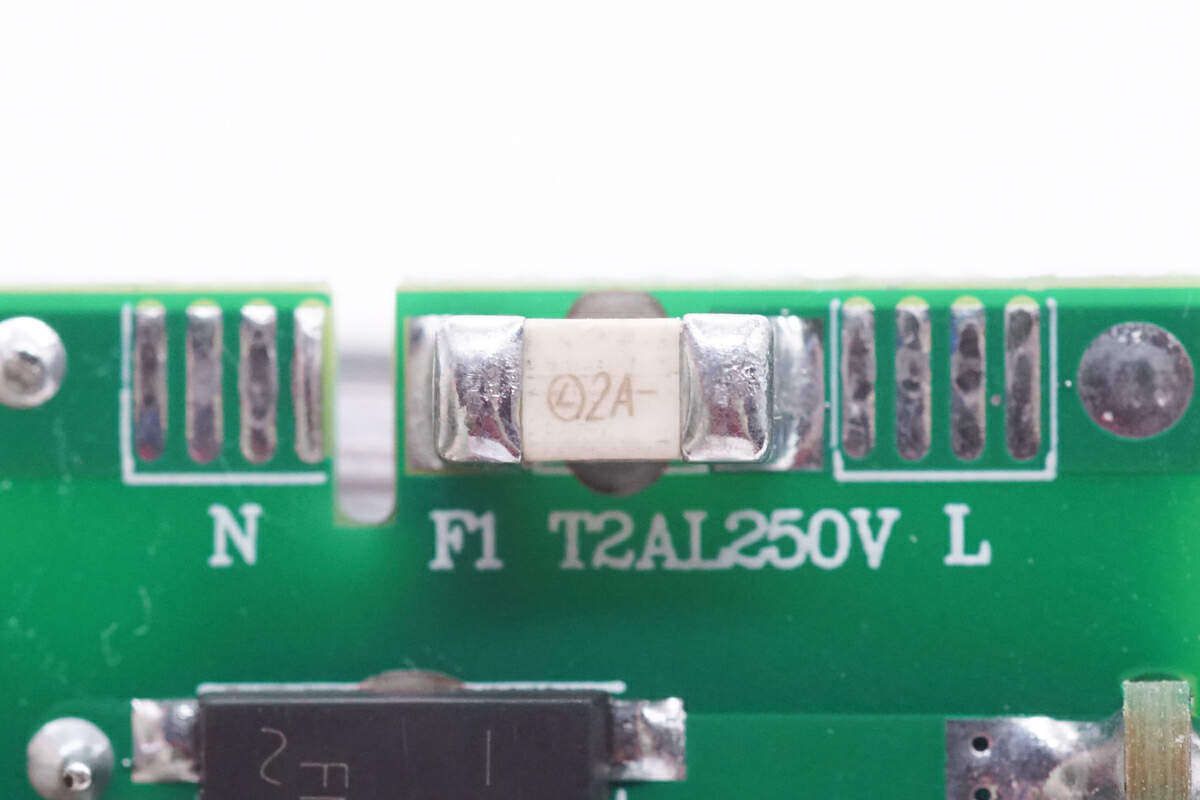

输入端保险丝规格为2A 250V。

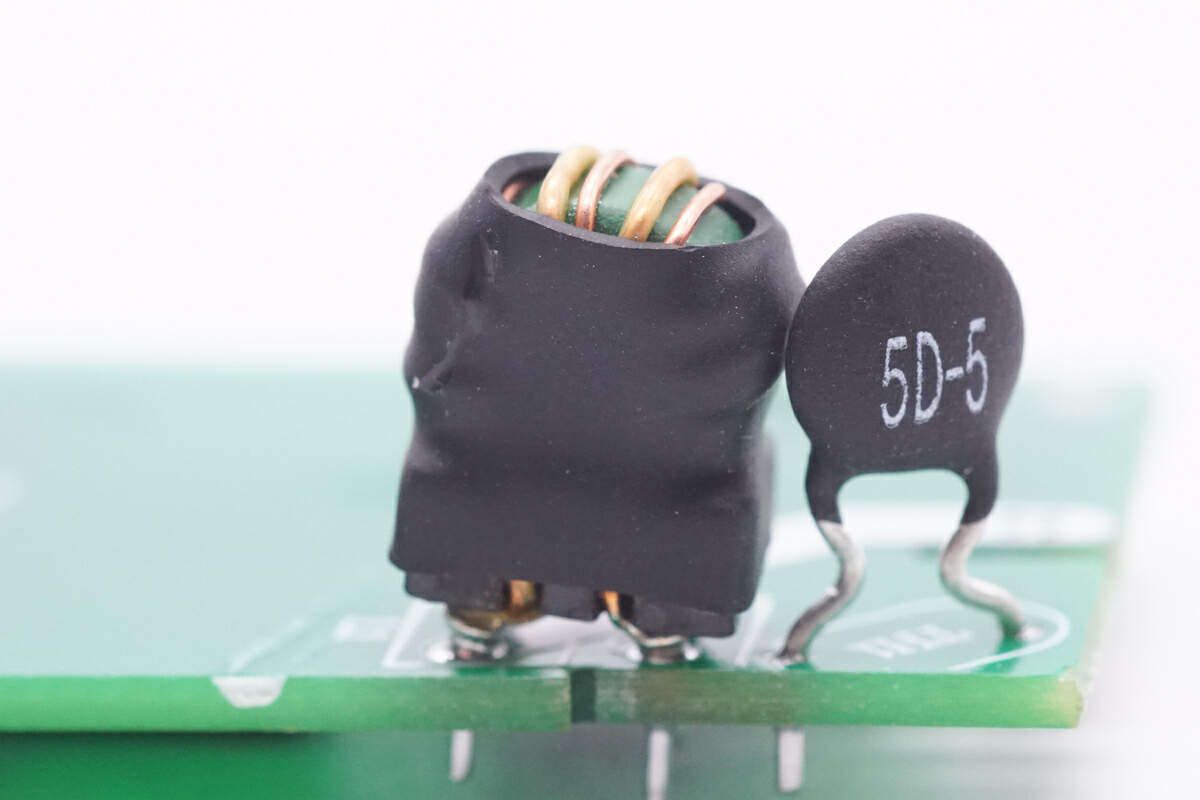

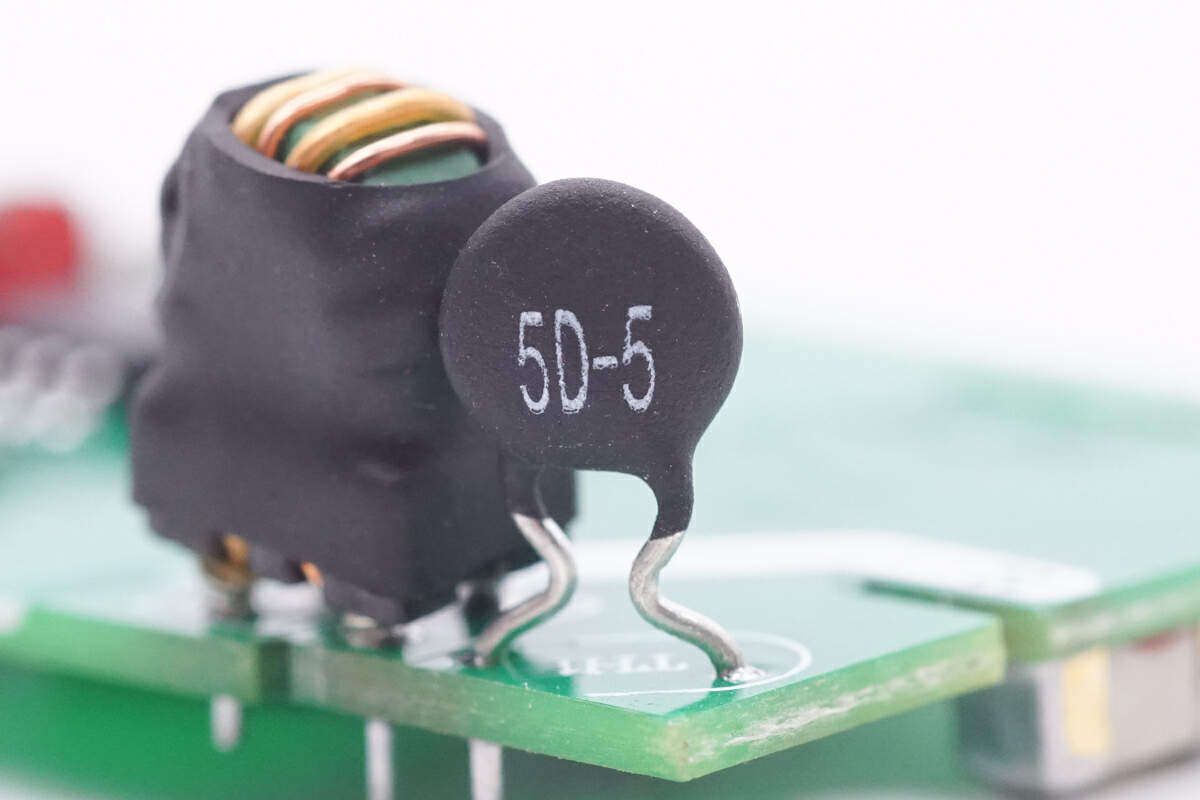

NTC浪涌抑制电阻丝印5D-5。

共模电感采用漆包线和绝缘线绕制，外套热缩管绝缘，底部焊接绝缘支架。

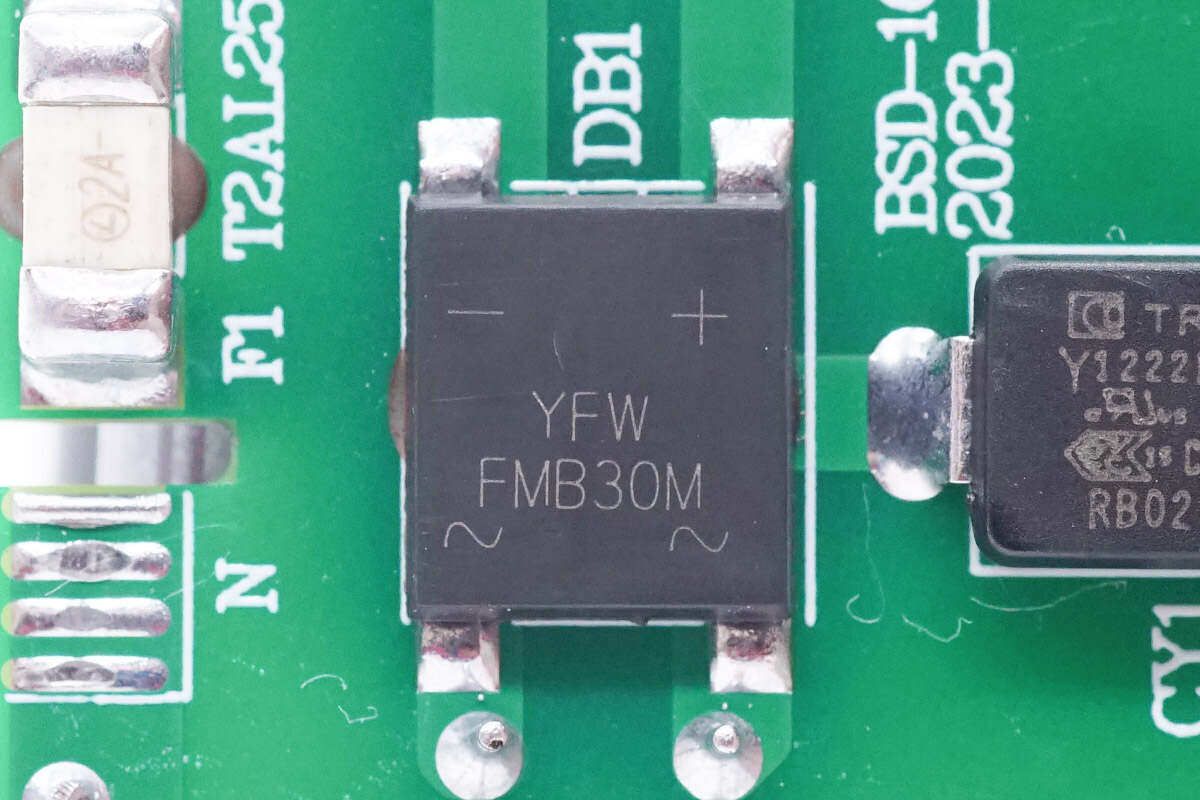

整流桥来自佑风微，型号FMB30M，规格为3A 1000V。采用UMSB封装，YFW佑风微品牌
