前言

充电头网采购了一款太阳能微型并网逆变器，这款逆变器由东莞新能科技有限公司制造，型号为GMI180L，逆变器采用铝合金外壳，便于散热。壳体一侧设有固定挂钩，并设有工作指示灯。另一侧设有接线端子，其中交流输出采用专用端子，直流输入采用MC4端子。

逆变器额定输出电压230VAC，支持180-280V输出电压范围，并支持50/60Hz频率。直流输入电压范围为10.8-30V，最大输入功率为180W，额定输出功率为150W。下面就带来这款太阳能微型并网逆变器的拆解，一起看看内部的设计和用料。

新能科技GMI180L太阳能微型并网逆变器外观

标签印有逆变器的输入输出规格，安全事项和接线方式。

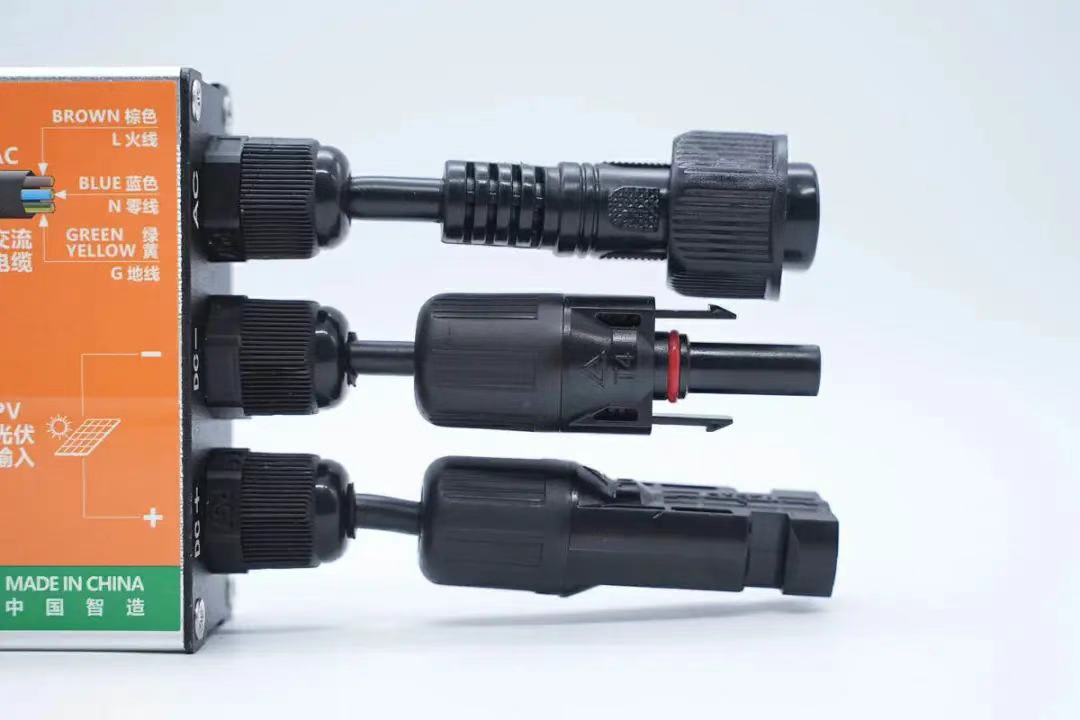

右侧上方为交流输出接线端子，下方为直流MC4连接器。

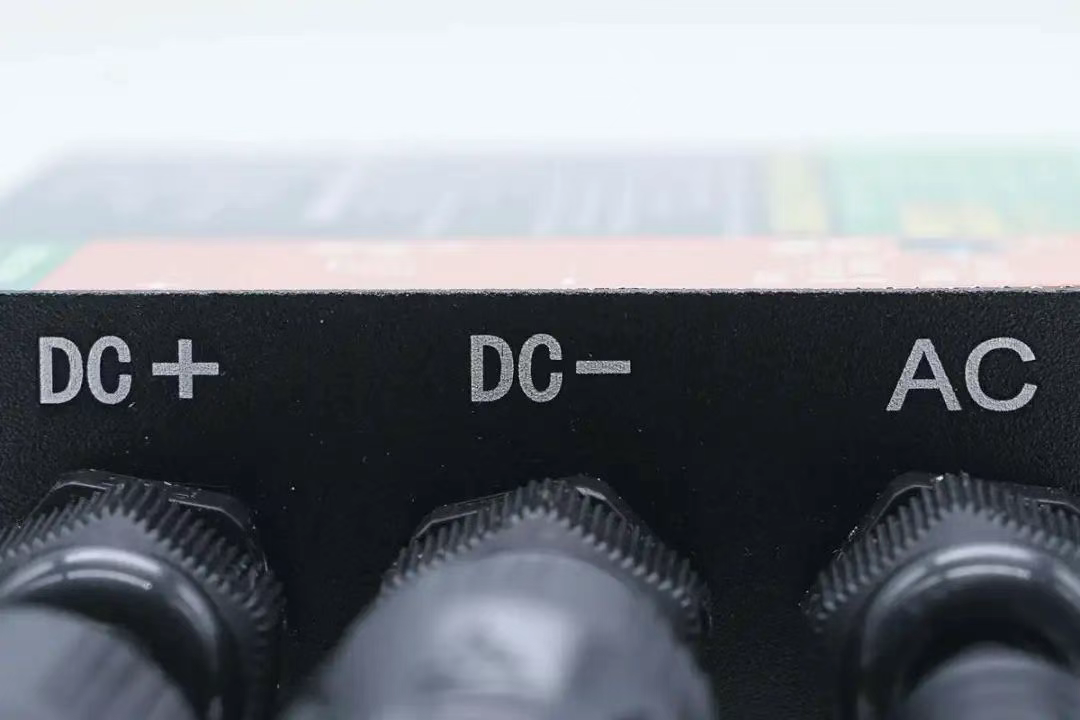

侧面盖板印有接线端子定义。

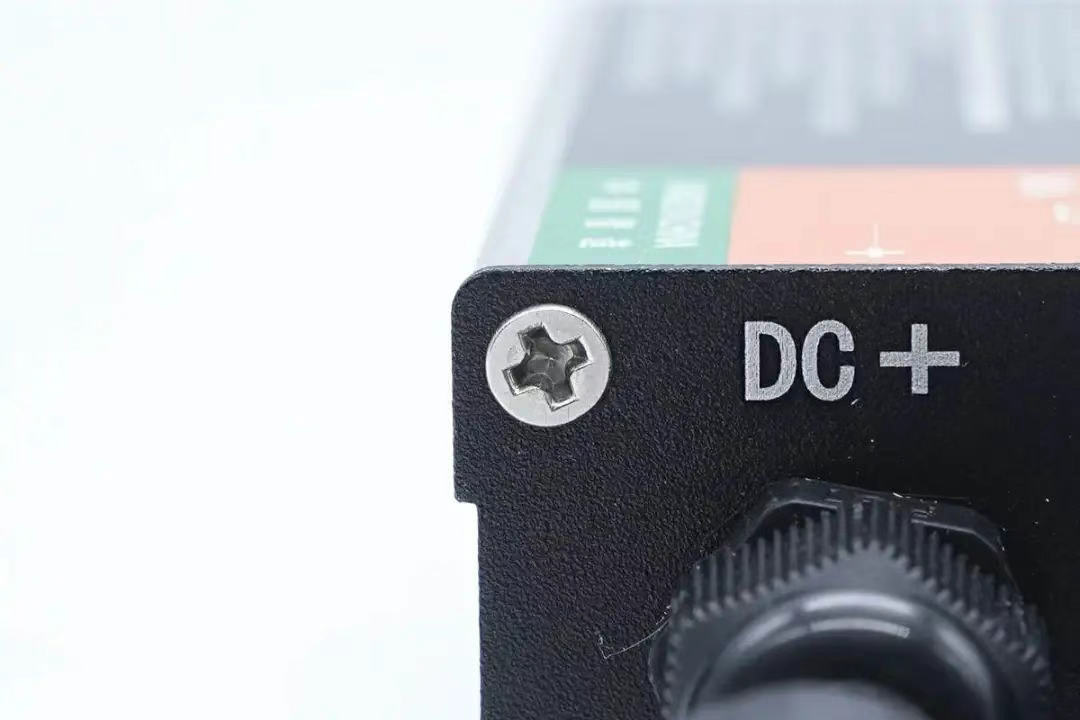

盖板通过螺丝固定。

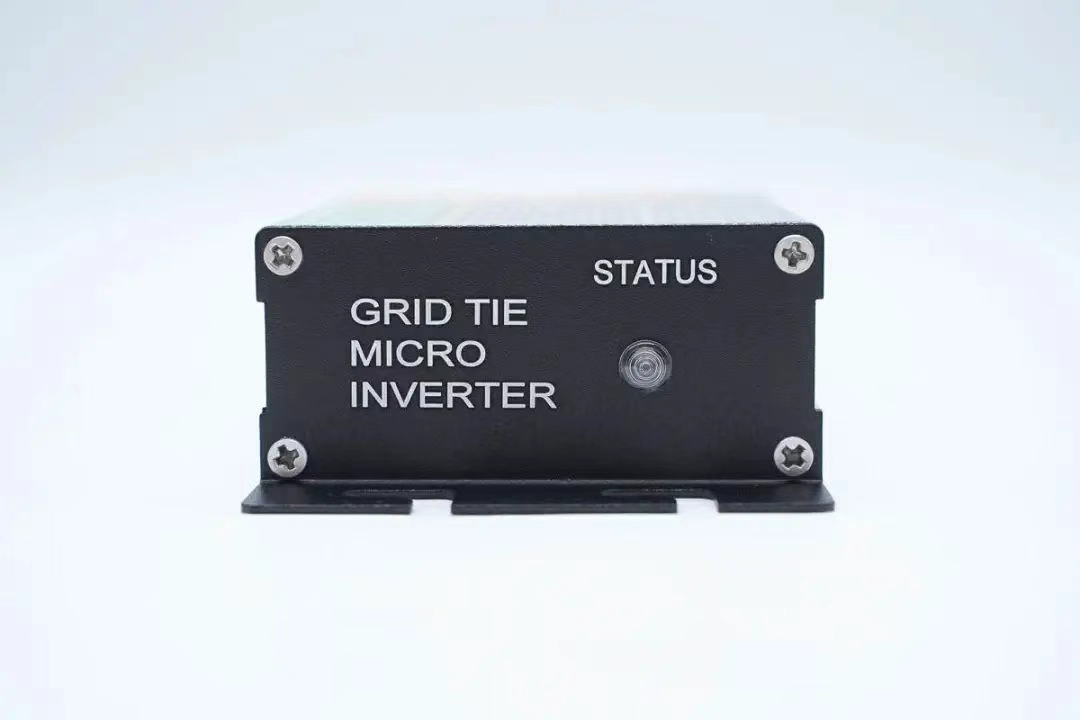

另一侧盖板设有工作指示灯。

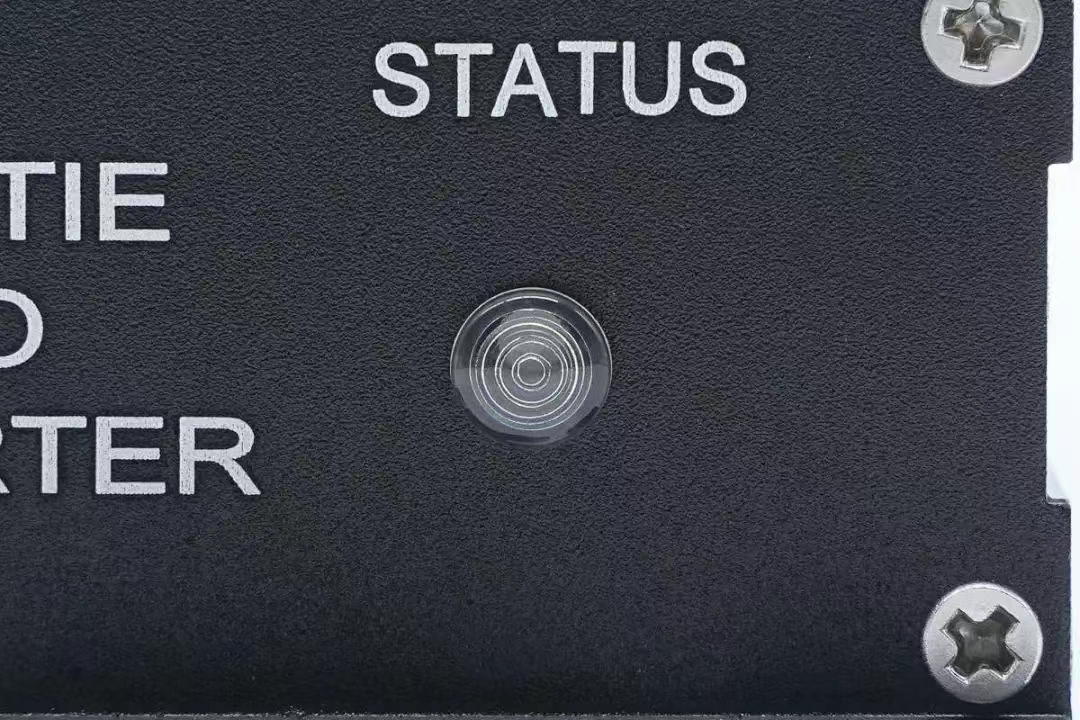

工作指示灯特写。

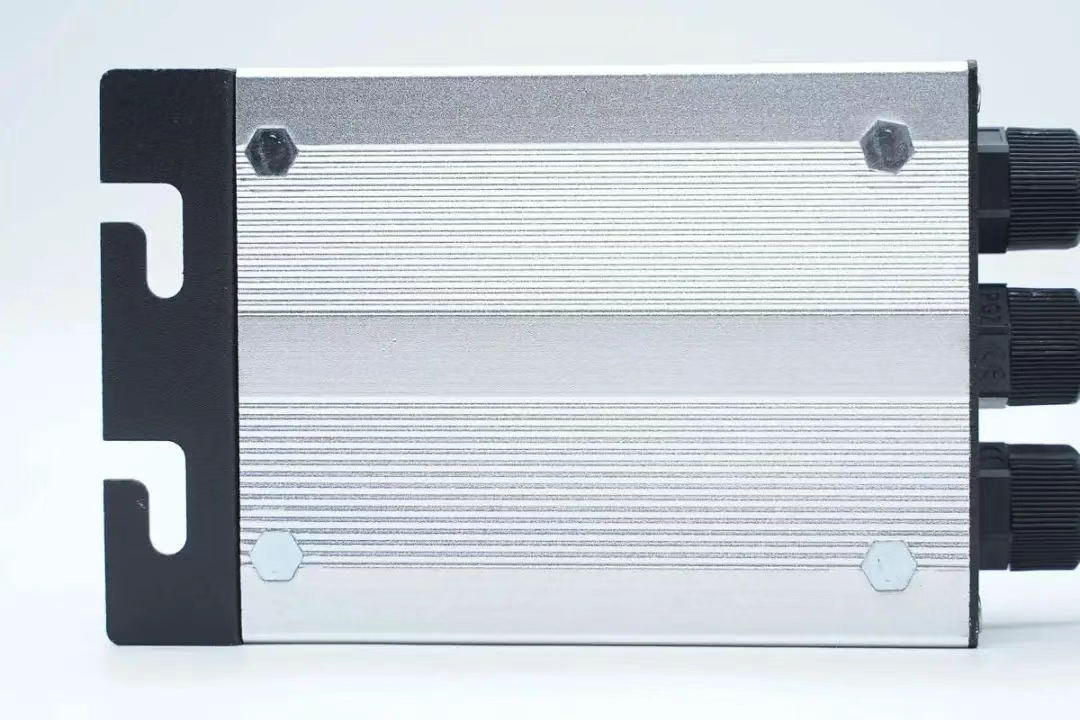

逆变器壳体设有螺母，用于固定内部PCBA模块。

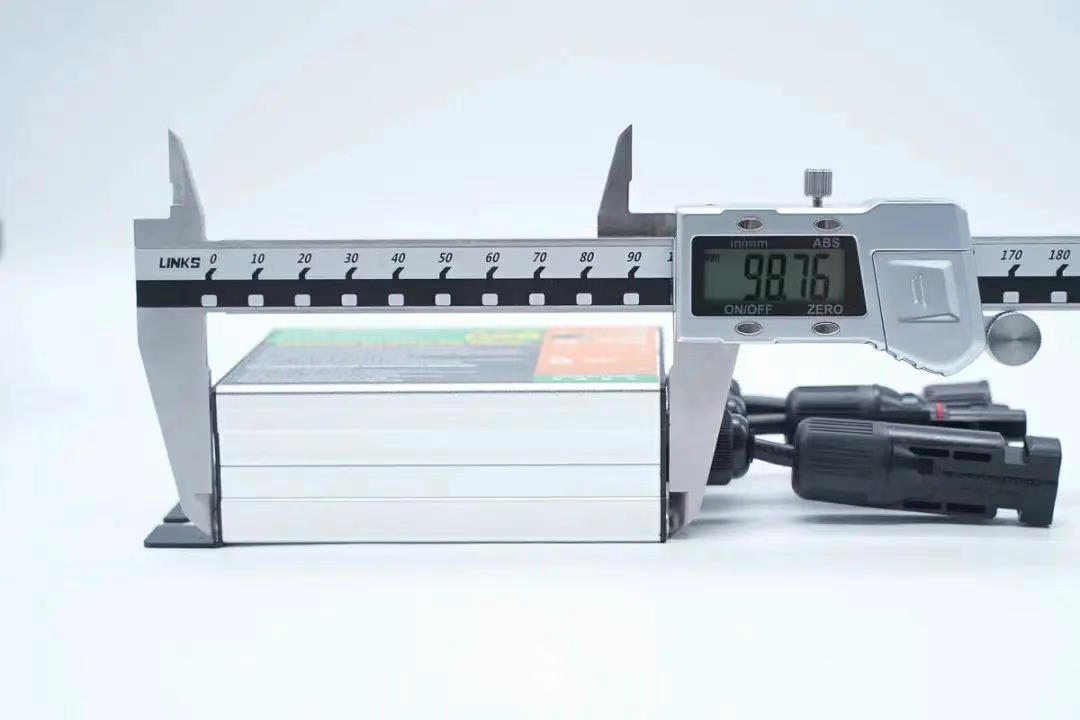

测得逆变器壳体长度约为98.8mm。

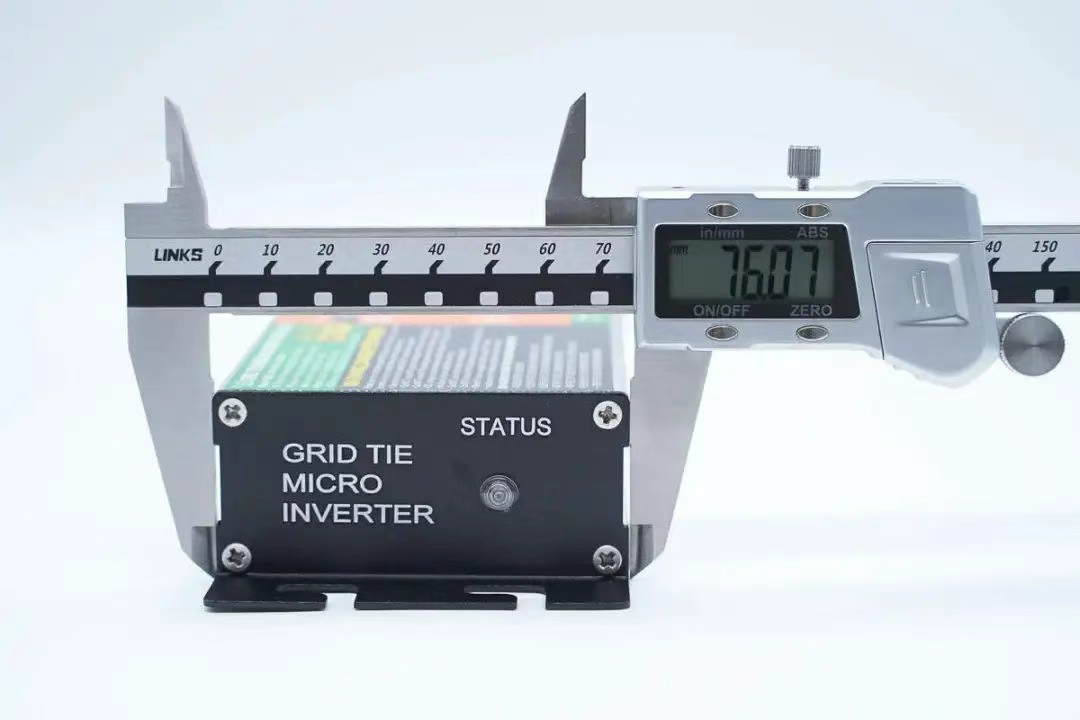

壳体宽度约为76.1mm。

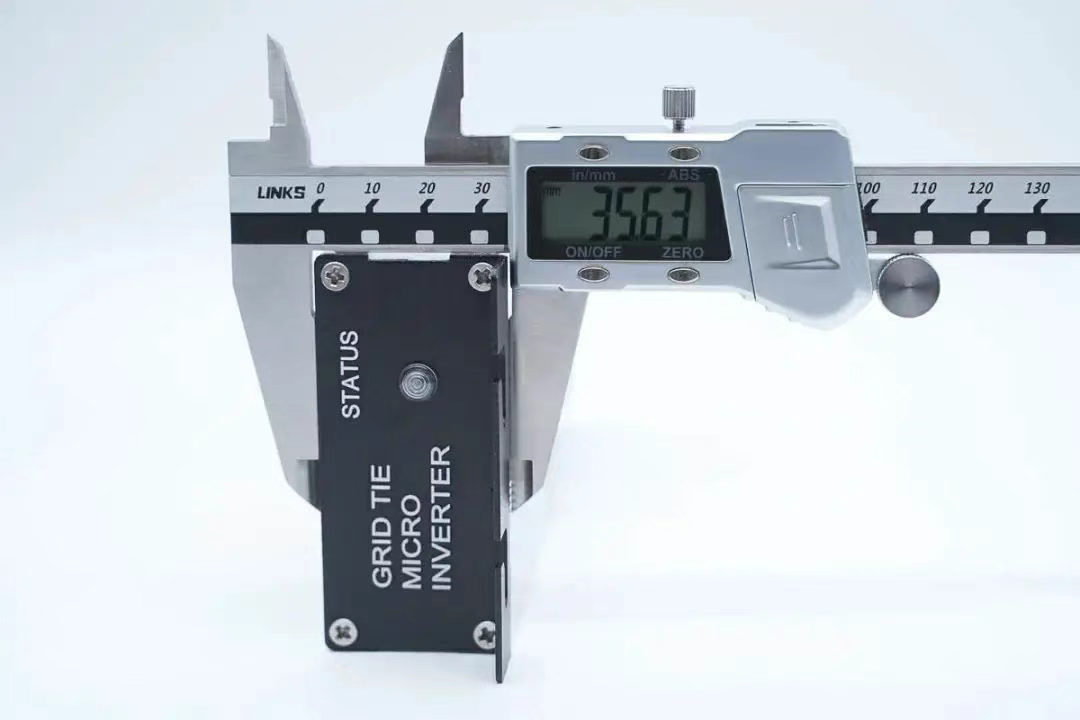

壳体厚度约为35.6mm。

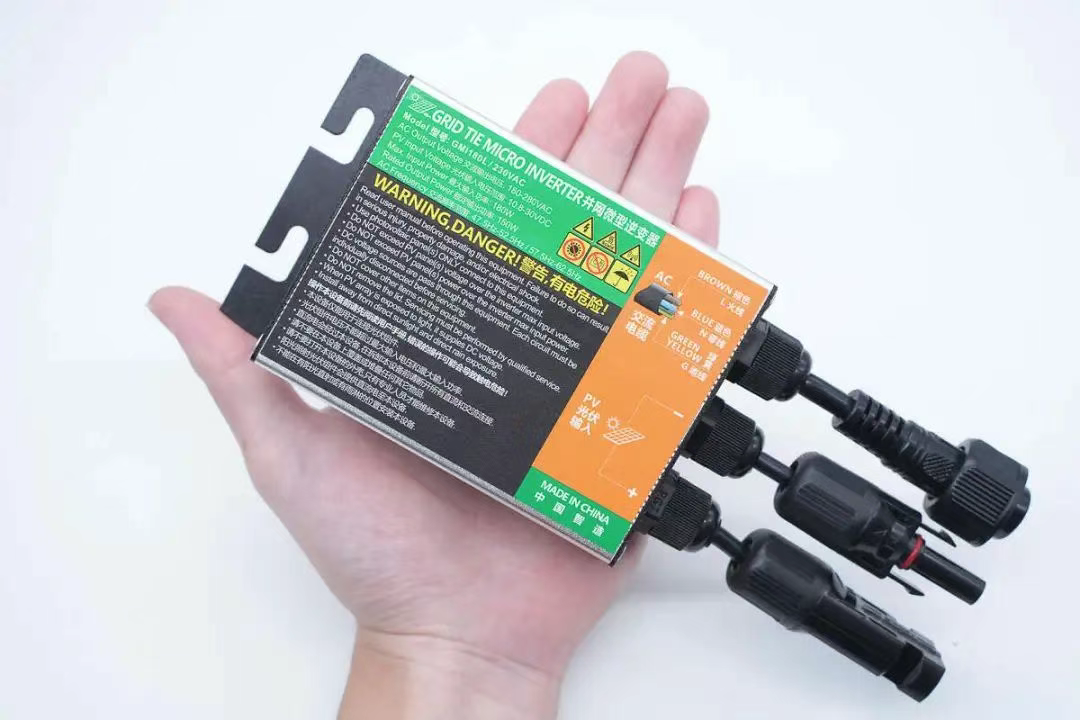

产品拿在手上的大小直观感受。

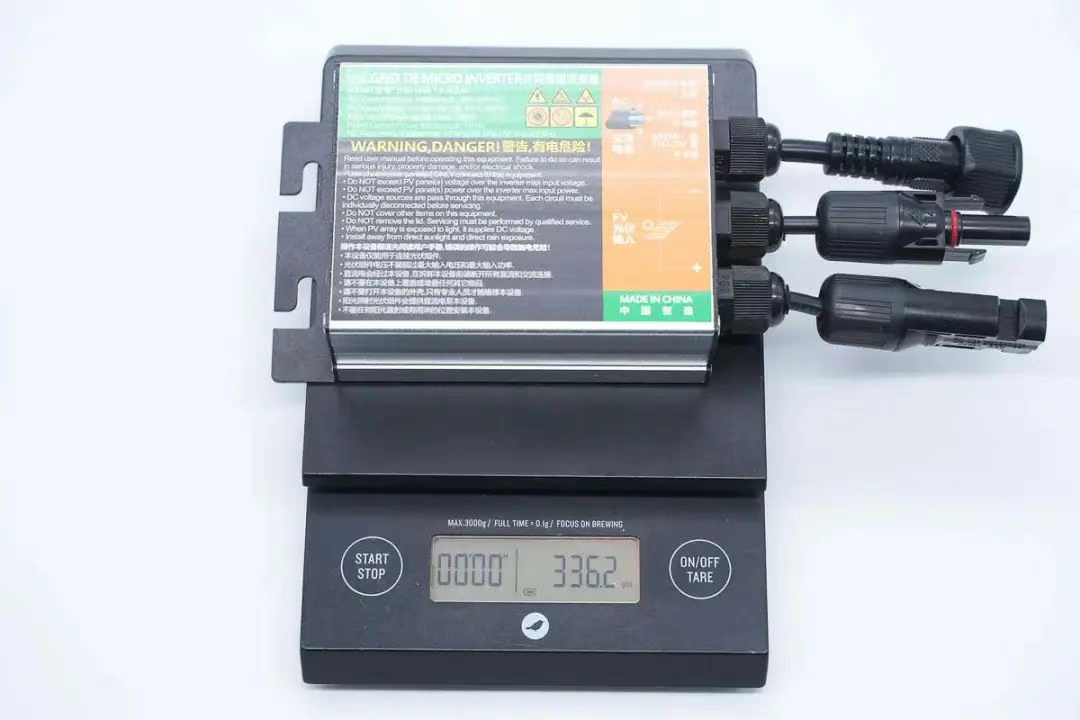

测得逆变器净重约为336.2g。

新能科技GMI180L太阳能微型并网逆变器拆解

看完了这款逆变器的外观展示，下面就进行拆解，一起看看内部的设计和用料。

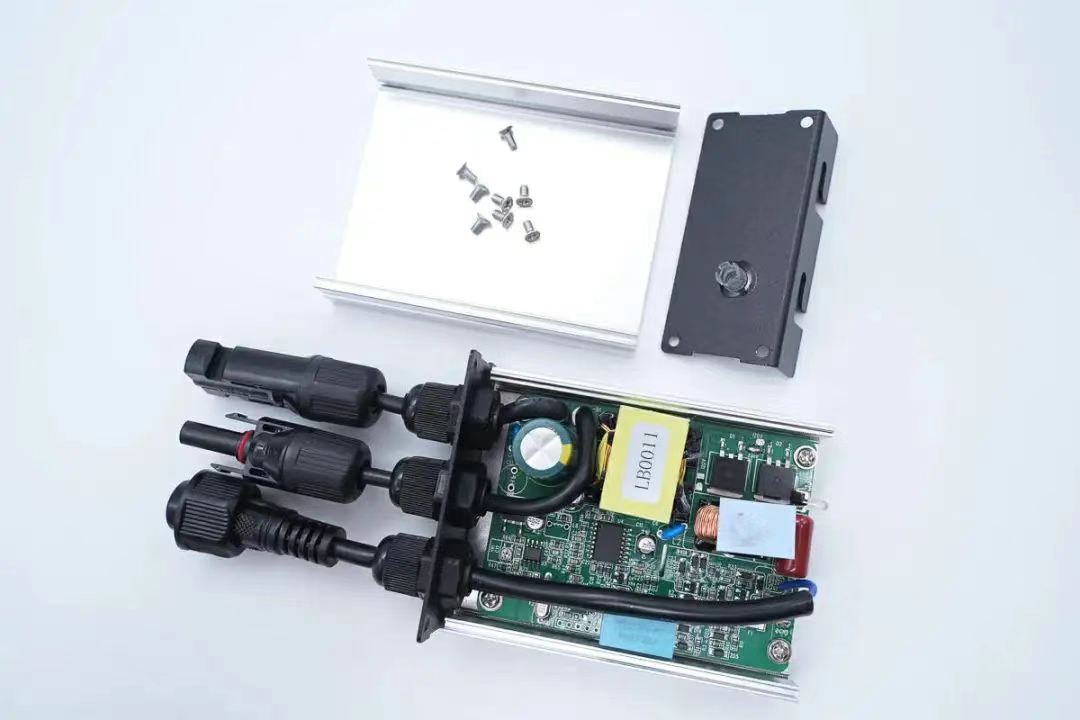

首先拧下壳体两侧的固定螺丝，拆开逆变器壳体。

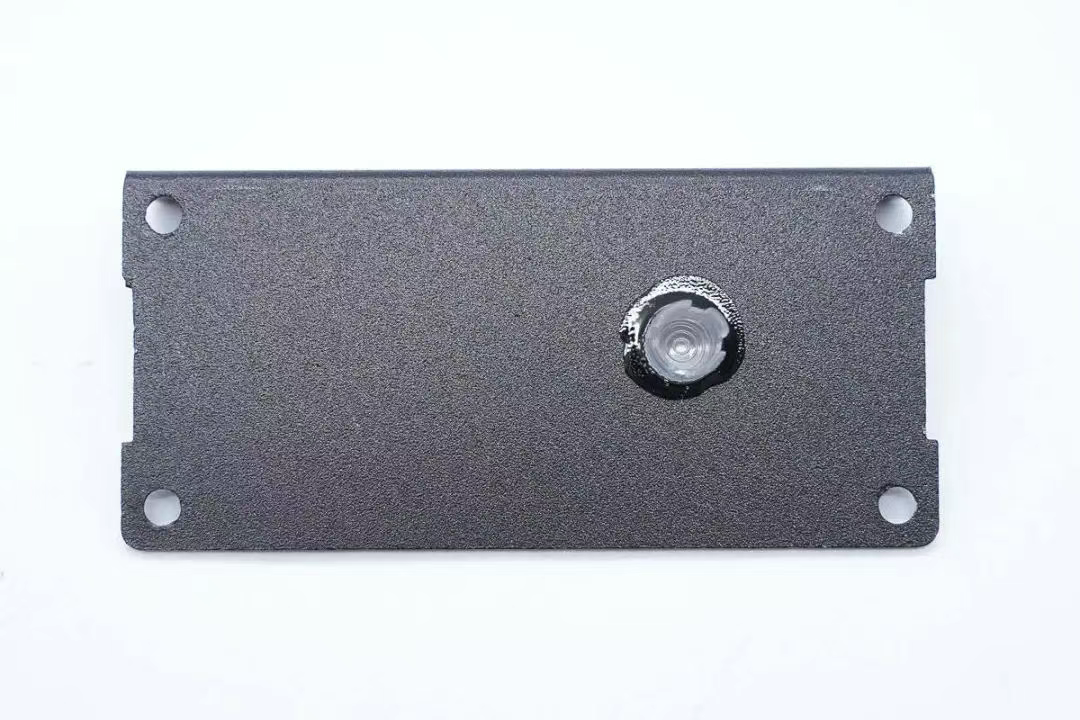

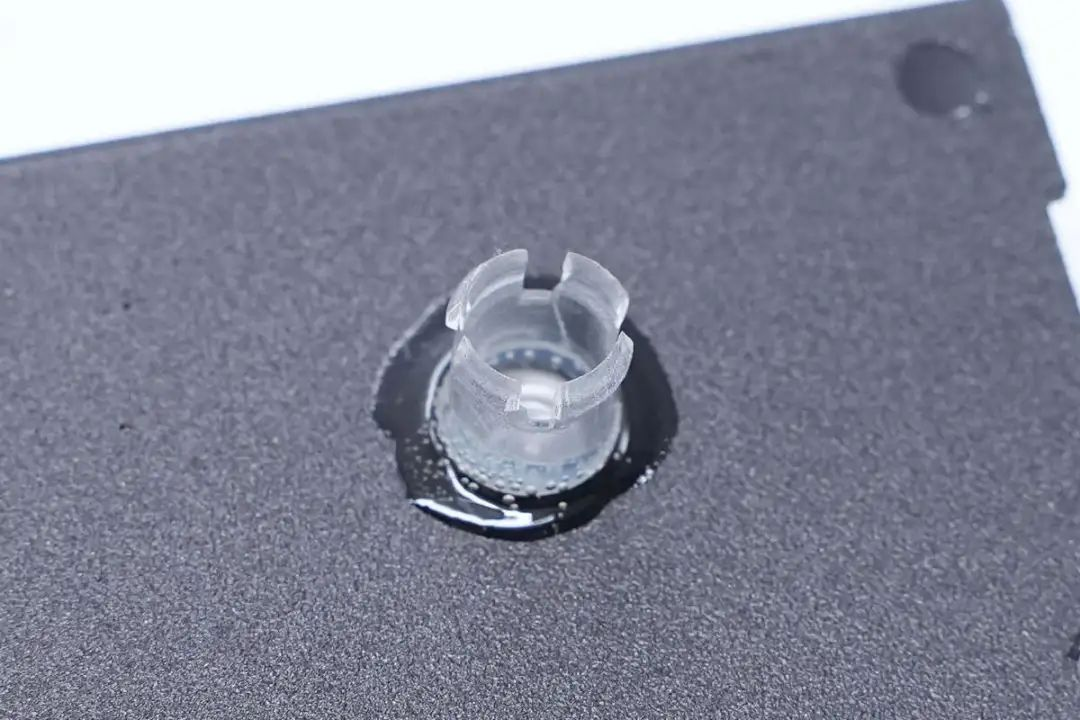

在盖板内部粘贴指示灯导光柱。

指示灯导光柱特写。

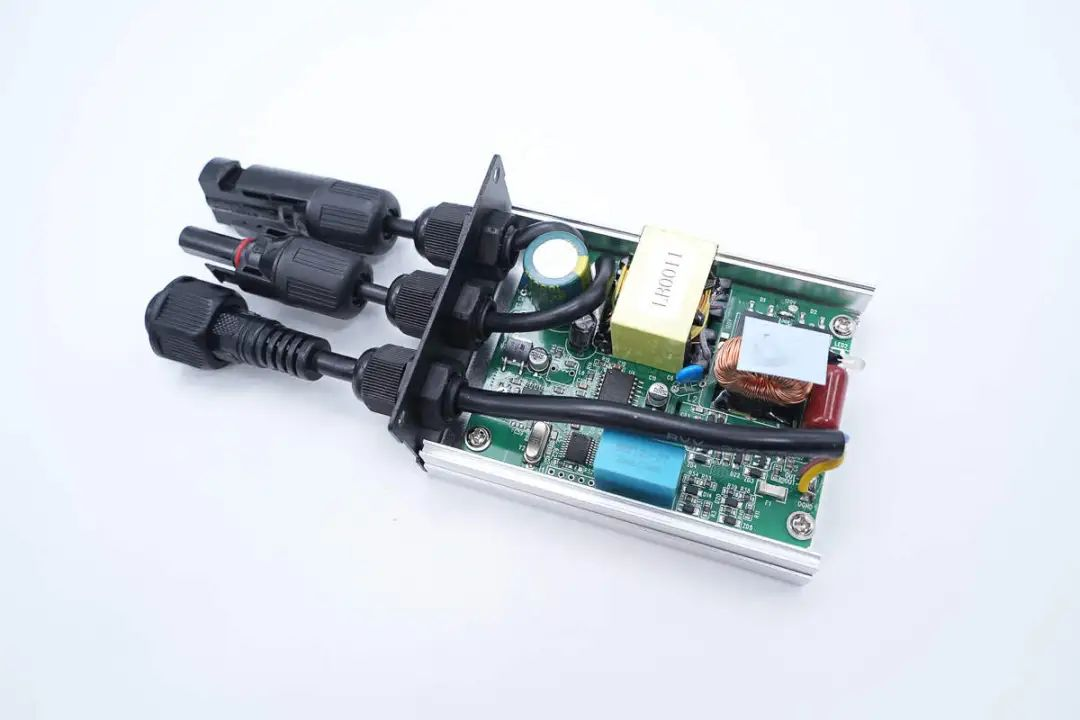

PCBA模块通过螺丝固定到壳体内部。

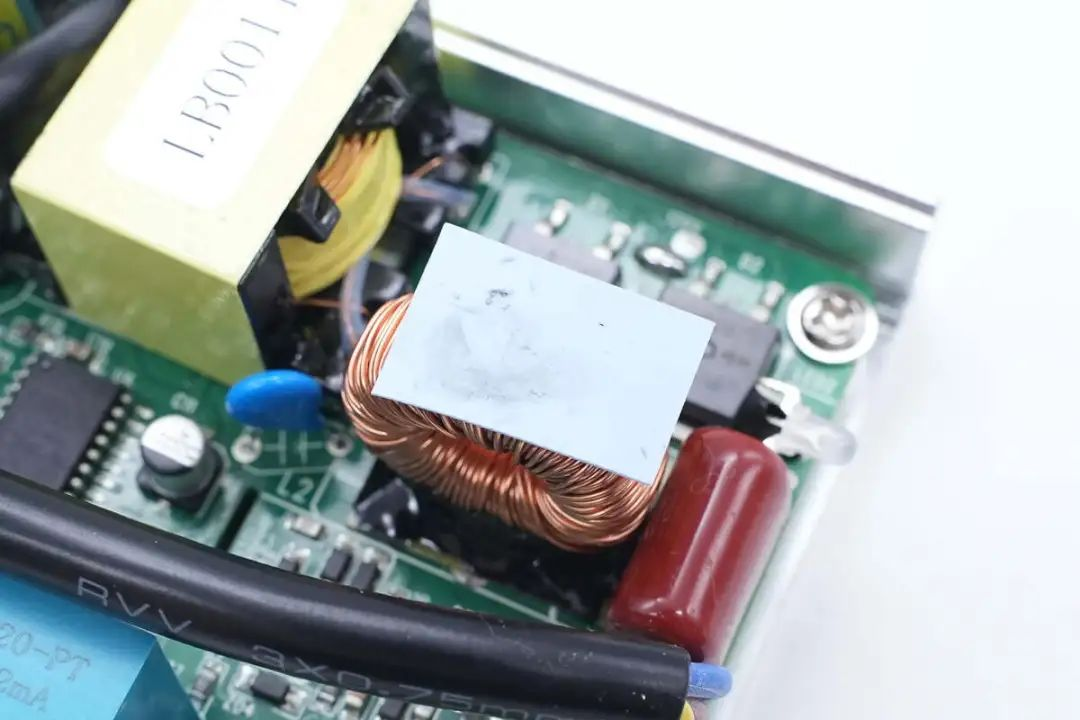

滤波电感粘贴导热垫接触到壳体，起到固定和散热作用。

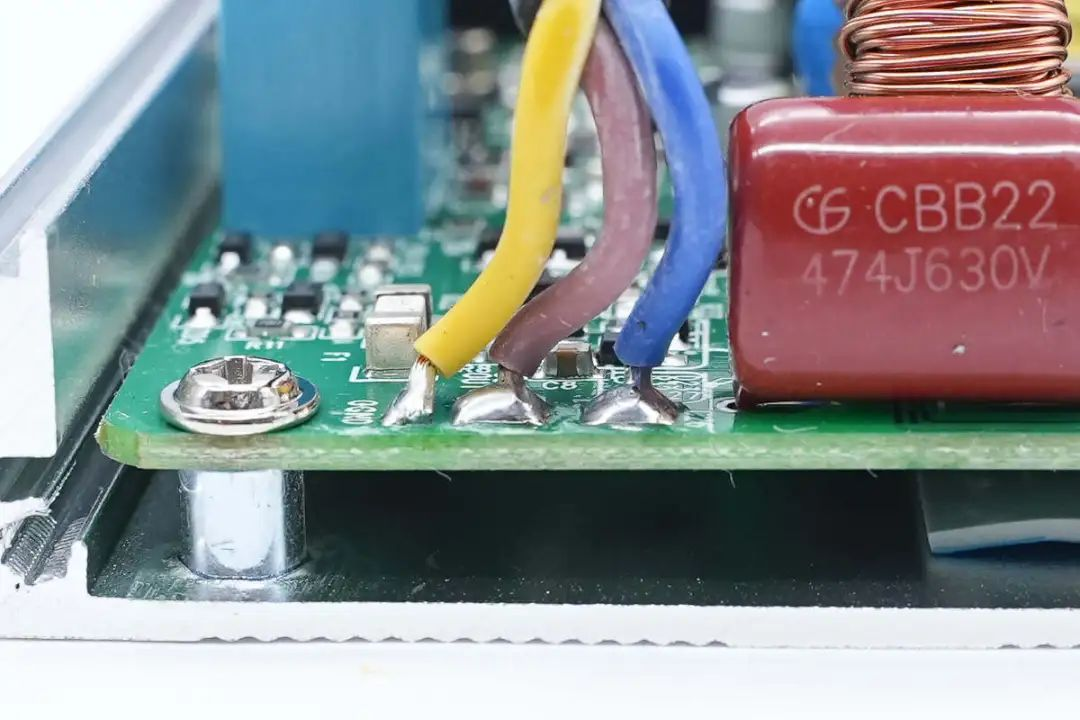

逆变器输出导线通过焊接连接。

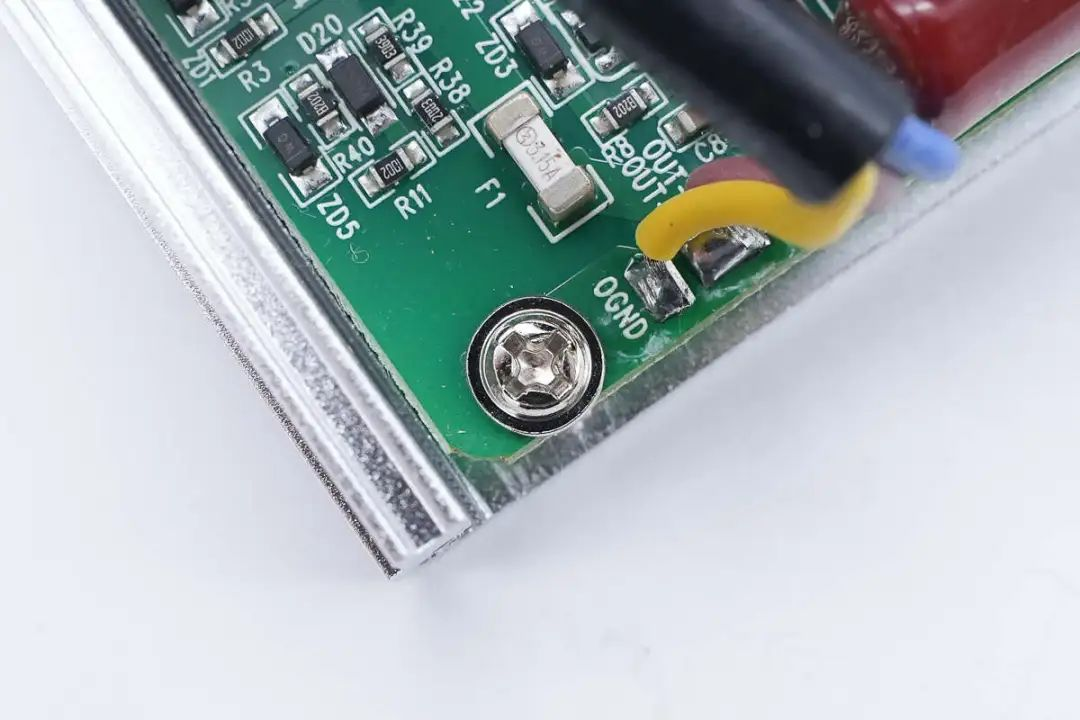

固定PCBA模块的螺丝特写。

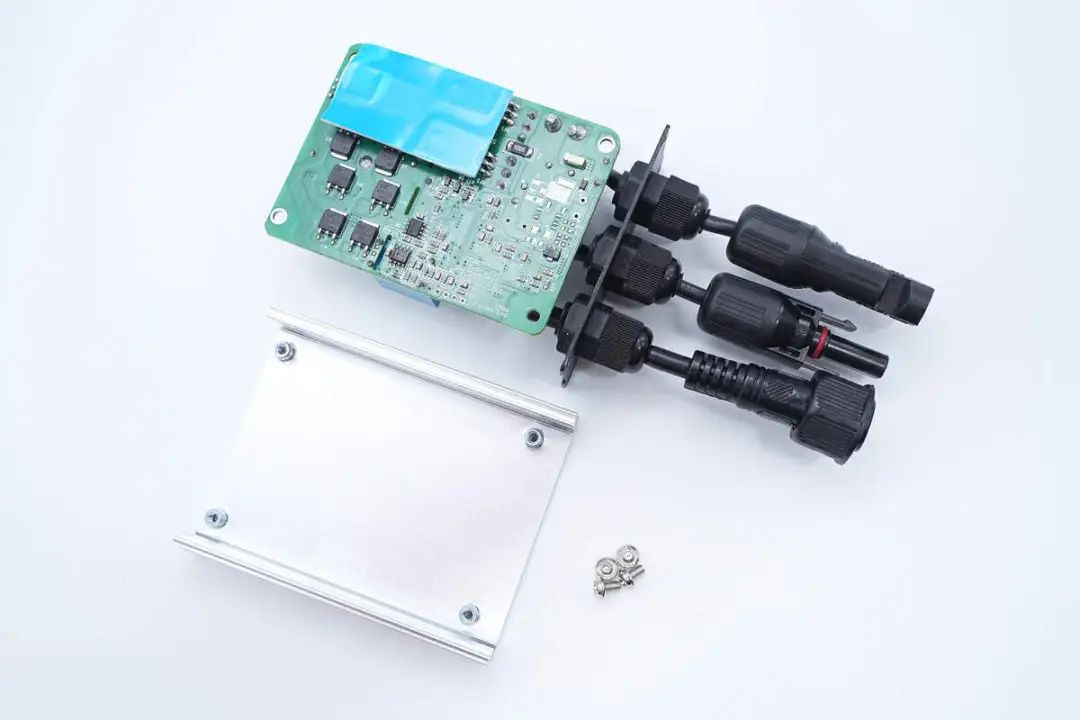

拧下固定螺丝，拆下PCBA模块，在功率器件与外壳之间还设有导热垫用于散热。

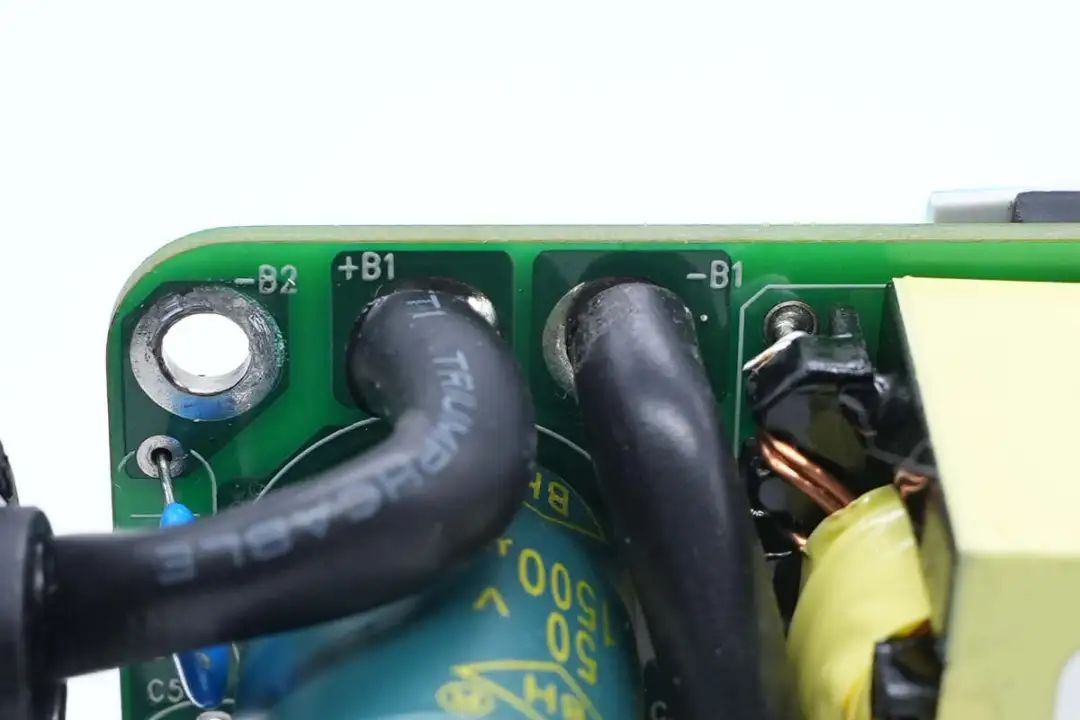

直流正负极输入导线焊接连接。

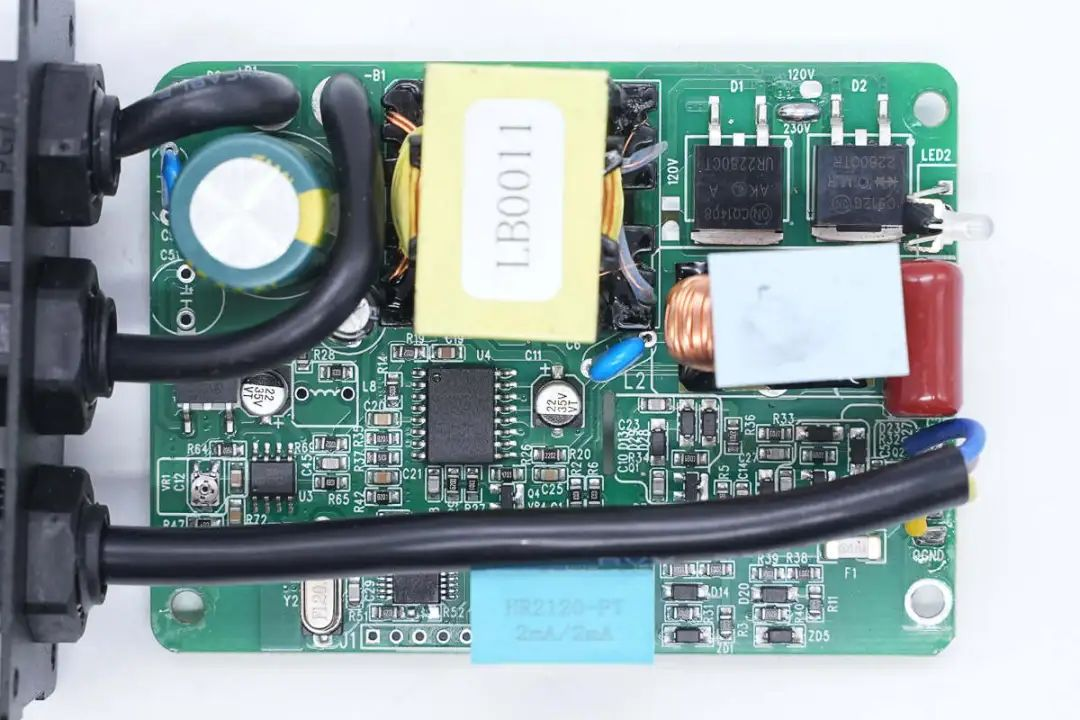

PCBA模块正面一览，左上角焊接滤波电解电容，右侧焊接变压器，整流二极管，滤波电感，滤波电容。在电解电容下方焊接三端稳压芯片，运放，MCU，隔离驱动芯片，互感器等元件。

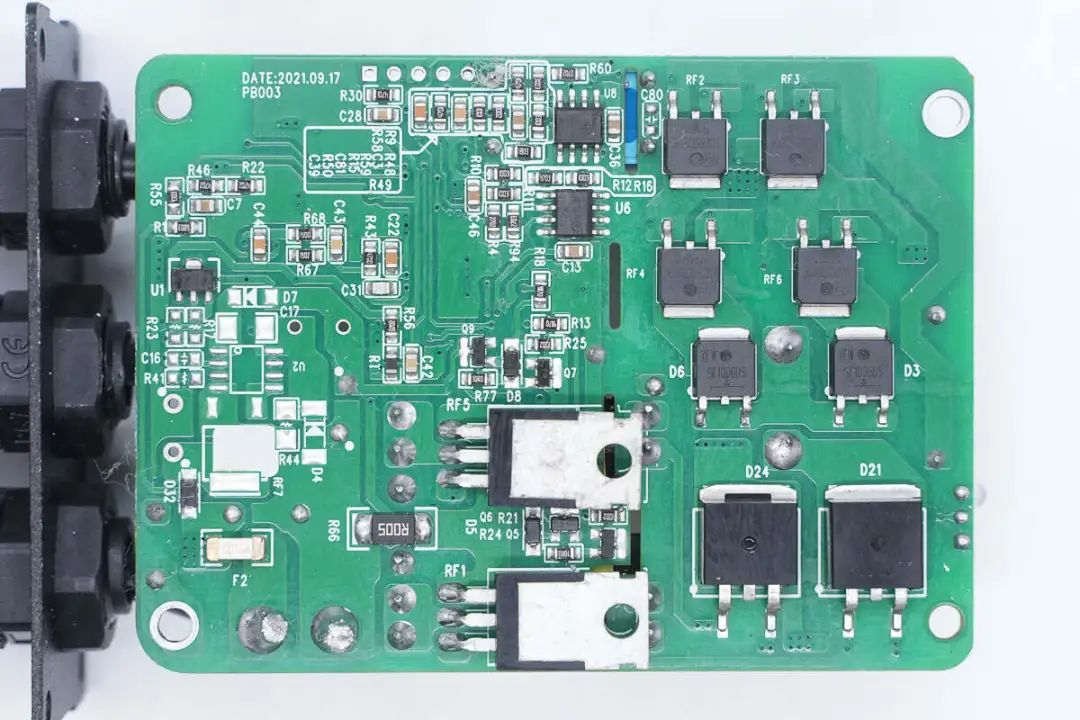

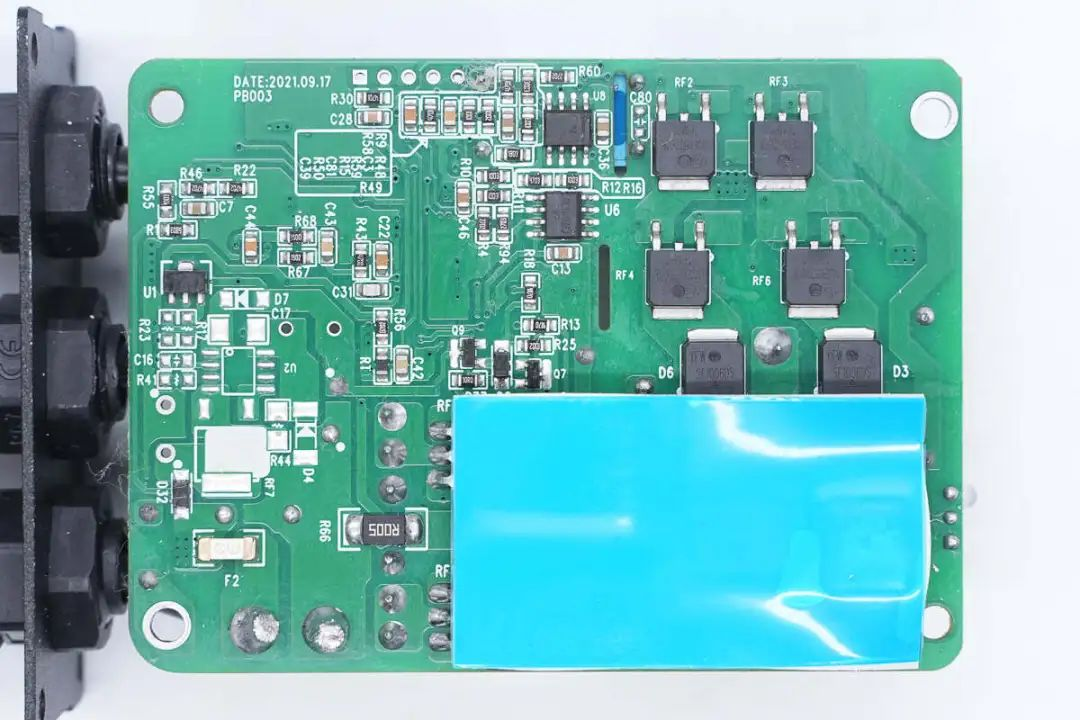

在PCBA模块背面，对应功率器件的位置设有蓝色导热垫。

在导热垫下方设有升压开关管和整流二极管，右侧还设有输出调制管和两颗快恢复二极管。

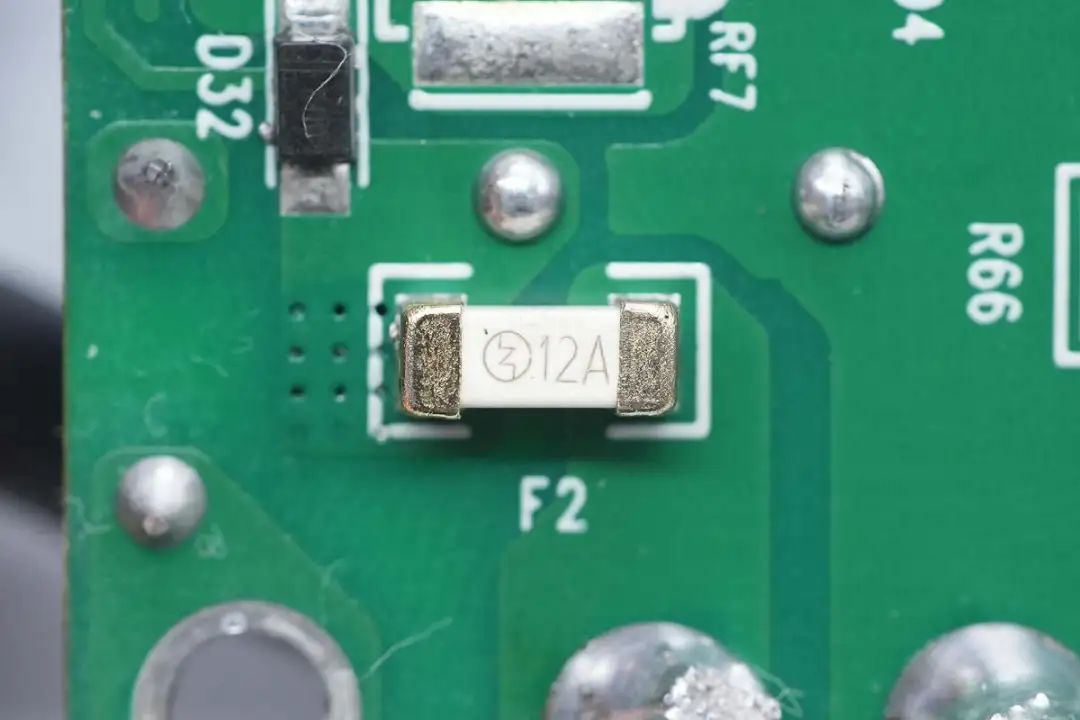

直流输入端贴片保险丝规格为12A。

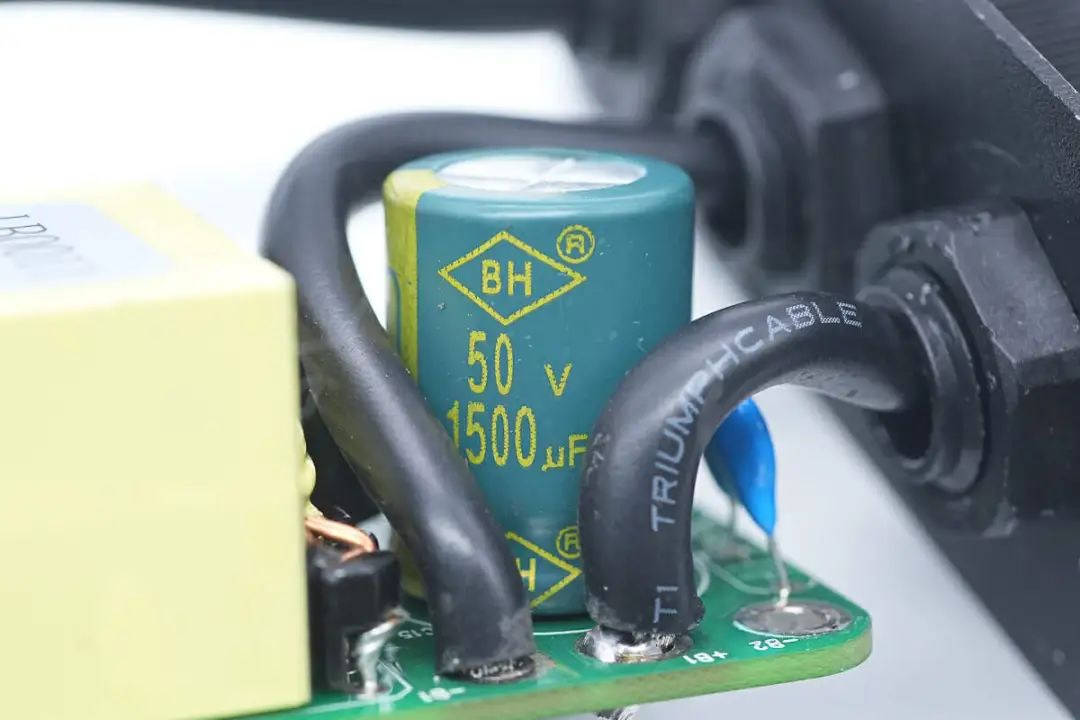

输入端滤波电容规格为50V1500μF。

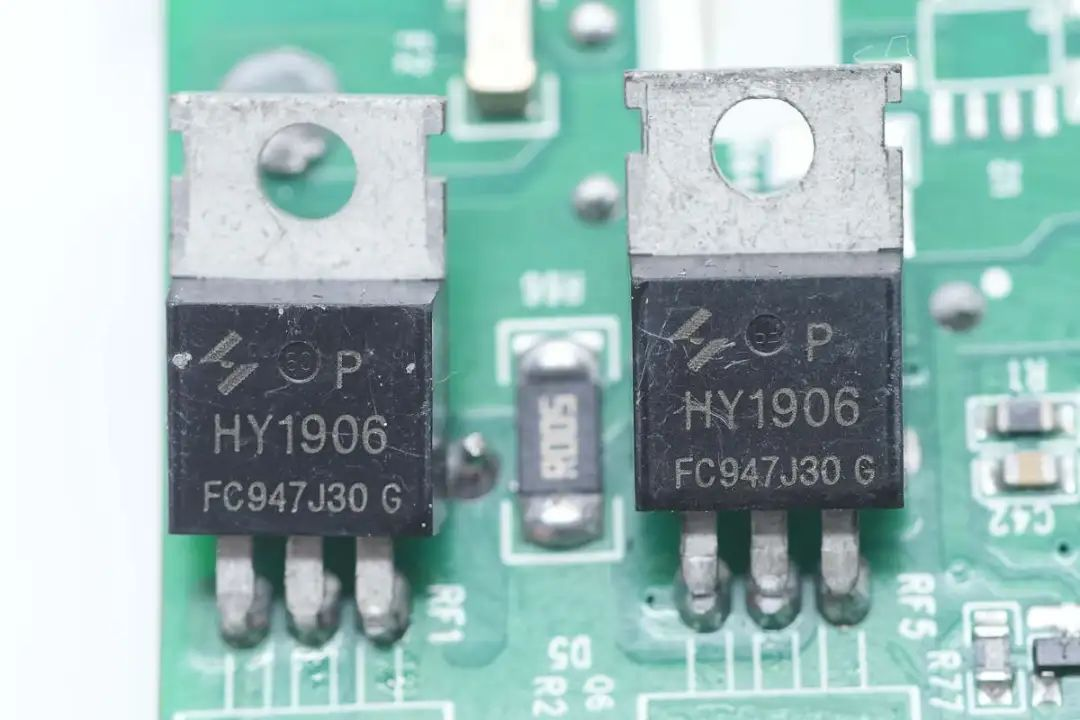

升压开关管来自HUAYI华羿微，型号HY1906P，NMOS，耐压60V，导阻6mΩ，采用TO220FB-3L封装。

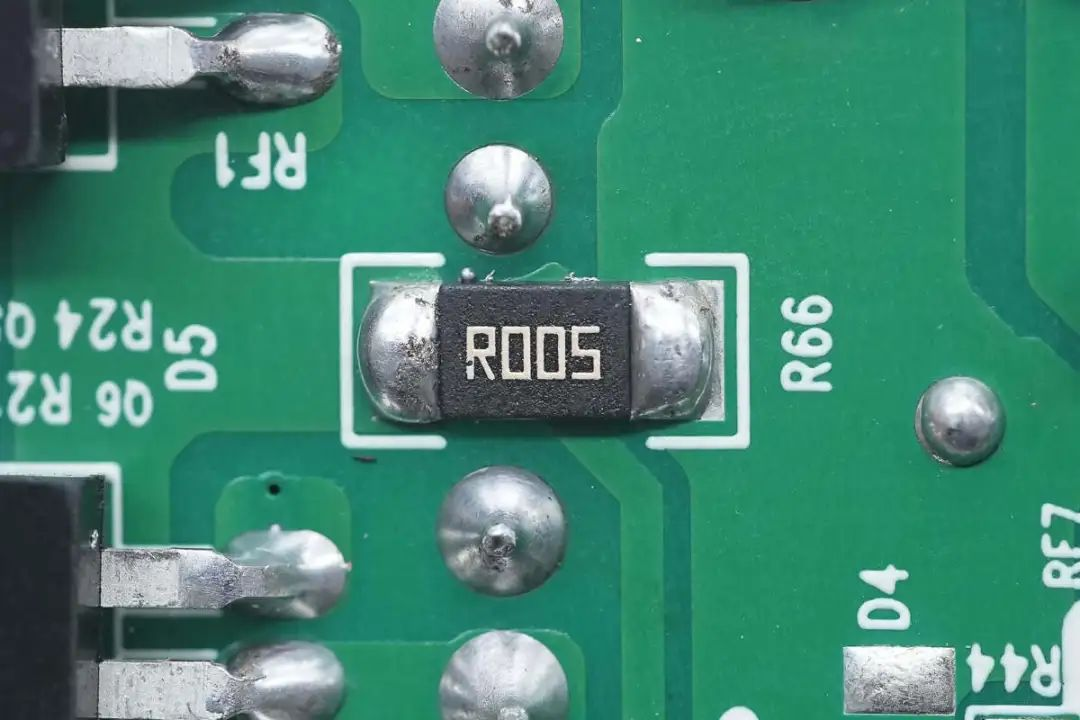

5mΩ电流取样电阻特写。

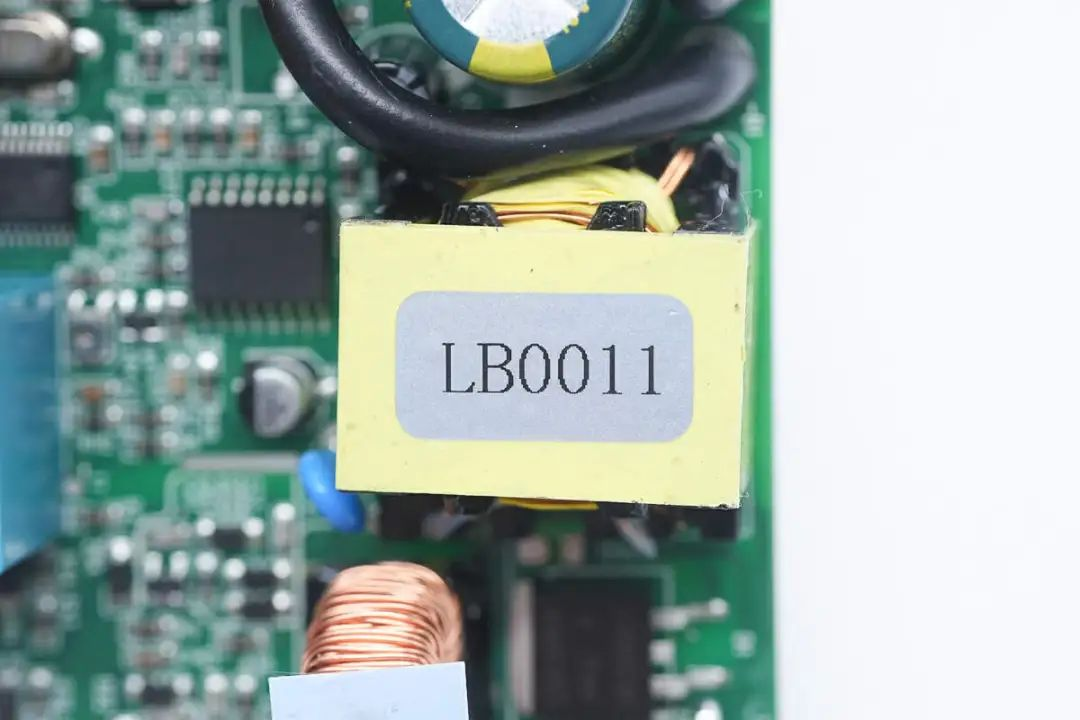

升压变压器特写，磁芯缠绕胶带绝缘。

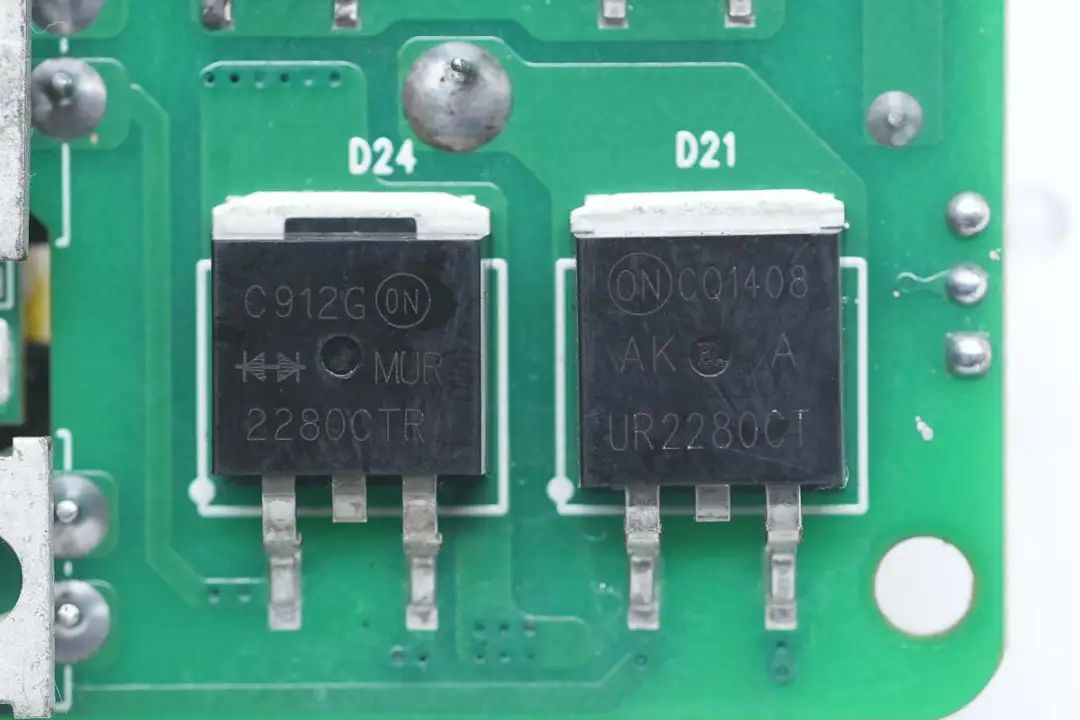

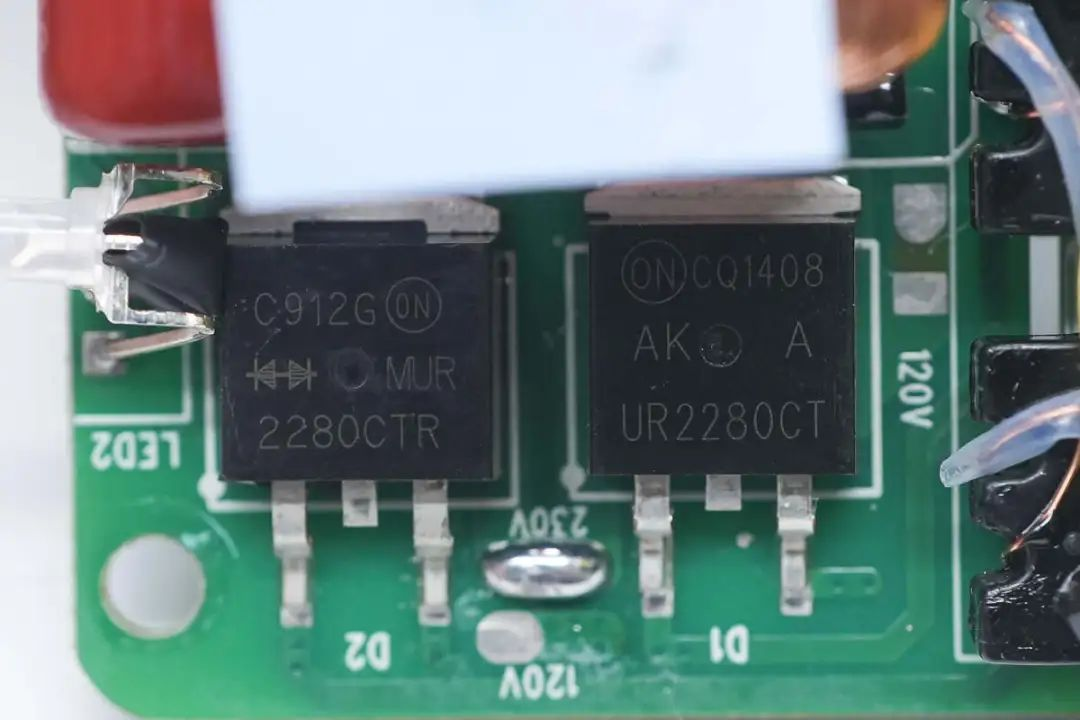

两颗整流管分别丝印MUR2280CTR和UR2280CT型号，规格为22A 800V，为快恢复二极管，采用TO-263封装。

另外两颗整流管丝印相同。

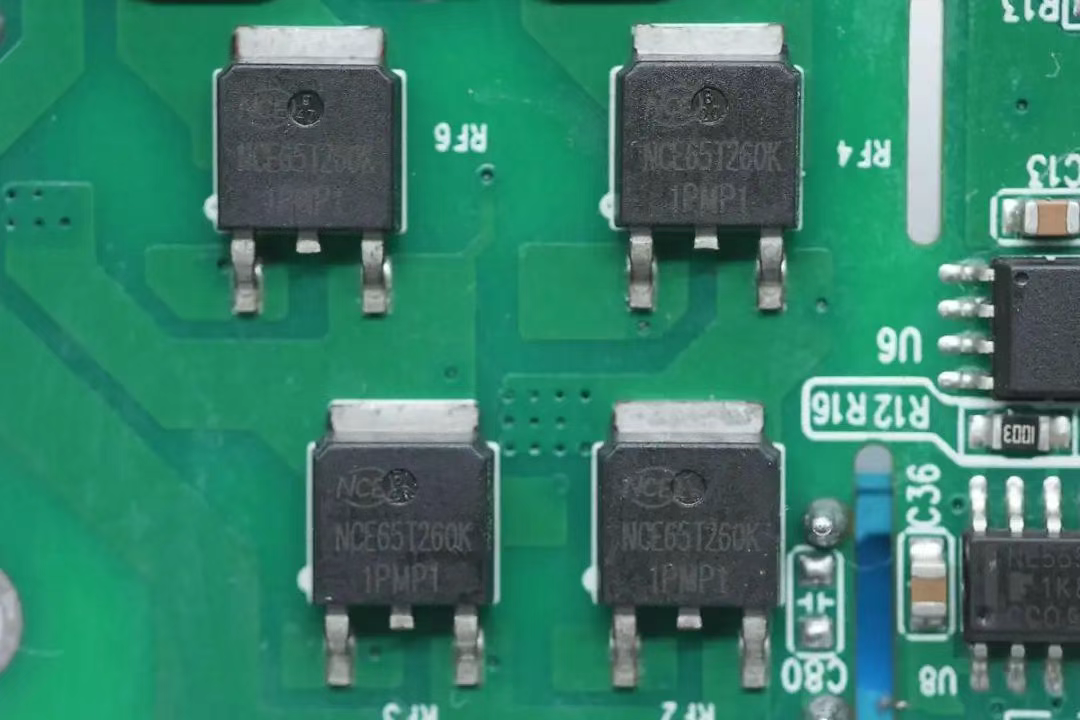

用于输出调制的四颗开关管来自新洁能，型号NCE65T260K，NMOS，耐压600V，导阻220mΩ，采用TO-252封装。

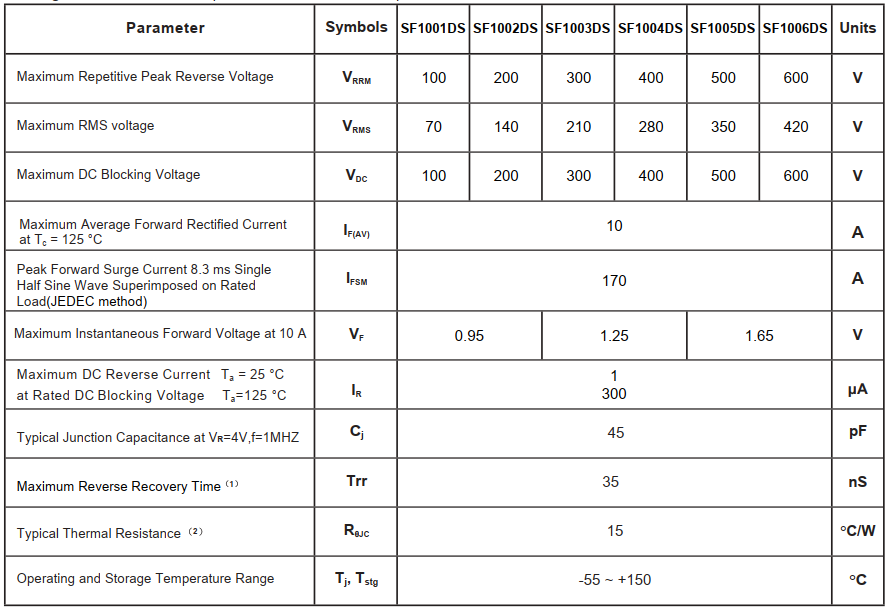

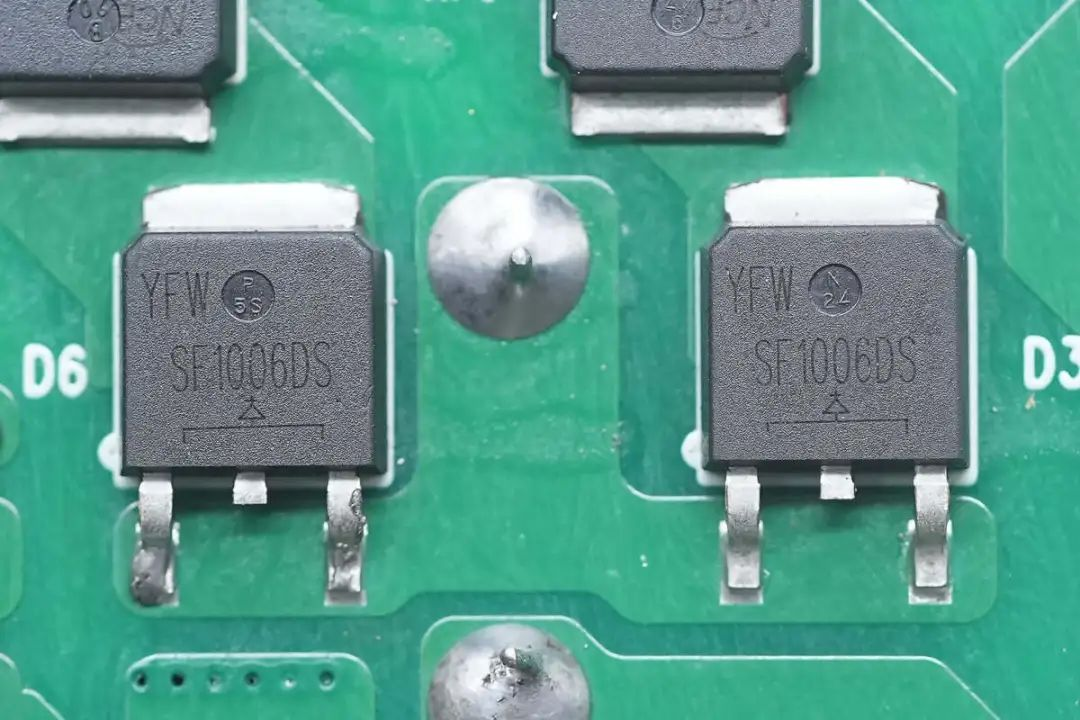

两颗二极管来自YFW佑风微，型号SF1006DS，为超快恢复二极管，规格为600V 10A，采用TO-252封装。YFW佑风微品牌
