前言
倍仕达推出了一款65W快充充电器,产品基于前沿的氮化镓方案进行设计,整体十分的小巧便携。此外配备时下主流USB-C接口,提供最大65W PD快充同时,还支持UFCS融合快充,进一步提升产品整体兼容性,可以满足各大品牌的手机、笔记本等电子设备快充需求。下面充电头网就对其进行拆解,看看做工如何。
倍仕达65W氮化镓充电器外观
倍仕达65W氮化镓充电器采用高阻燃材质塑料外壳,整体为经典白色配色,机身表面哑光工艺处理,风格简约。

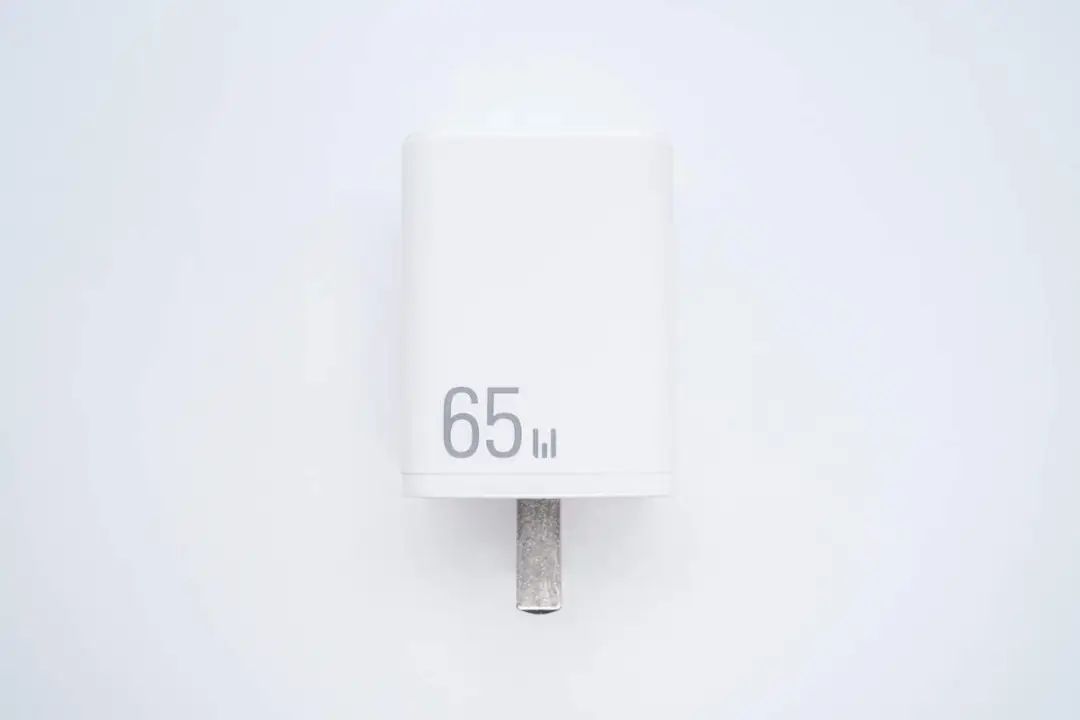

腰身一面印有65W字样,表明充电器最大输出功率。

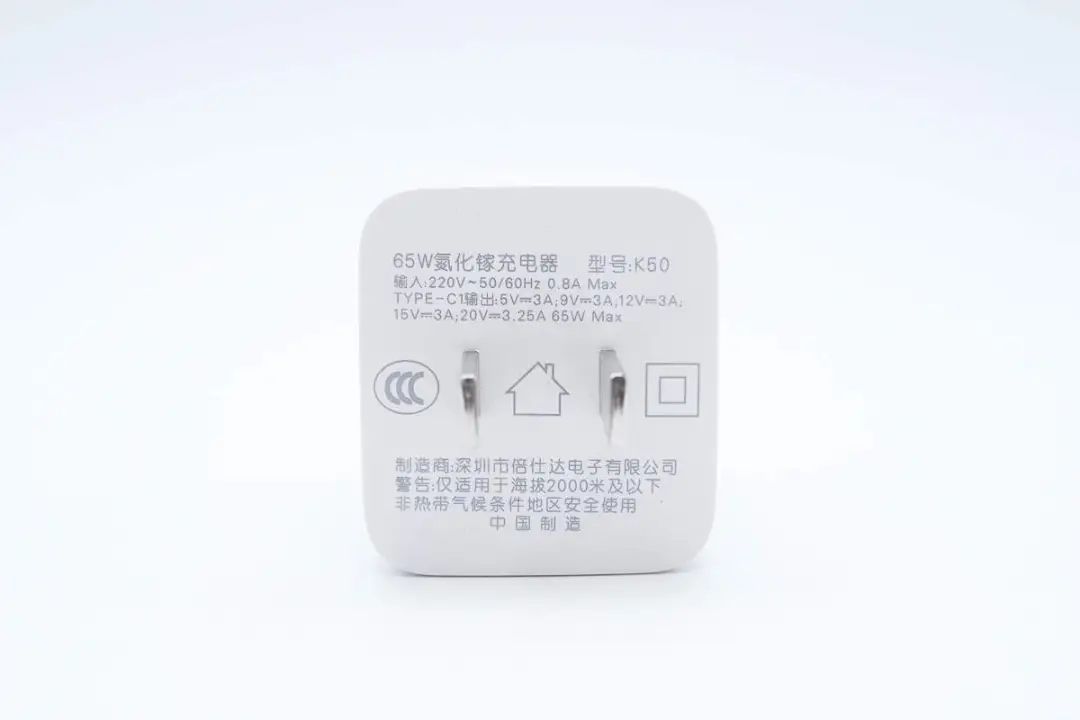

输入端外壳印有充电器的参数信息。

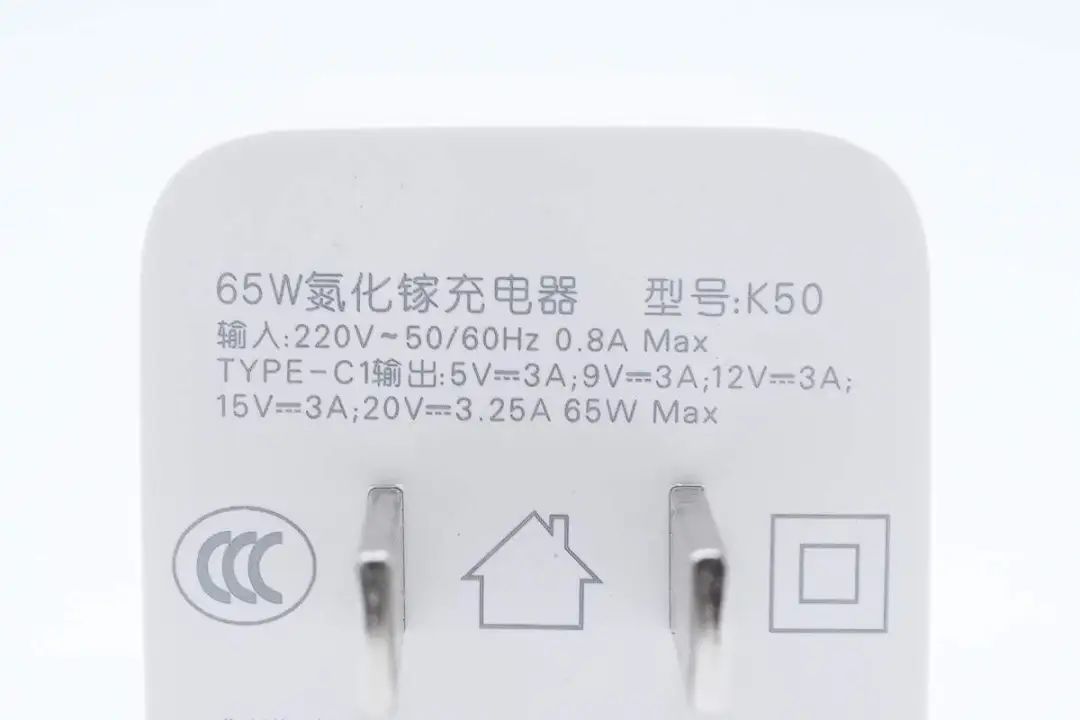

产品参数特写
型号:K50
输入:220V~50/60Hz 0.8A Max
USB-C:5V3A、9V3A、12V3A、15V3A、20V3.25A 65W Max
制造商:深圳市倍仕达电子有限公司
充电器通过了CCC认证。

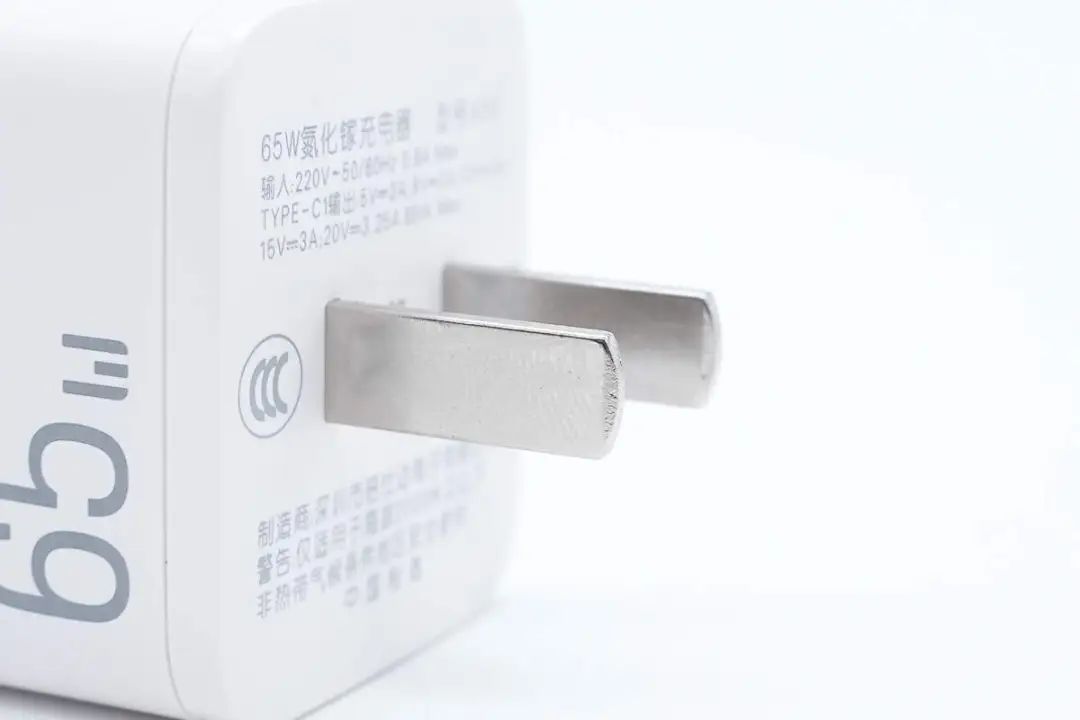

充电器配备固定式国标插脚。

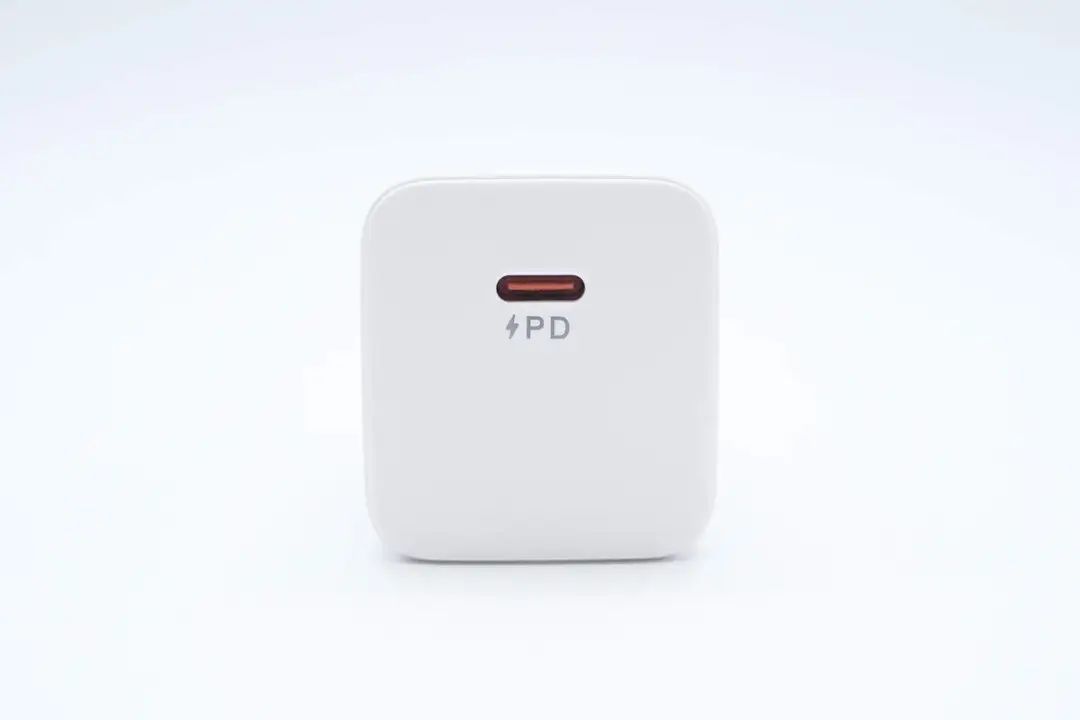

机身顶面配有USB-C接口。

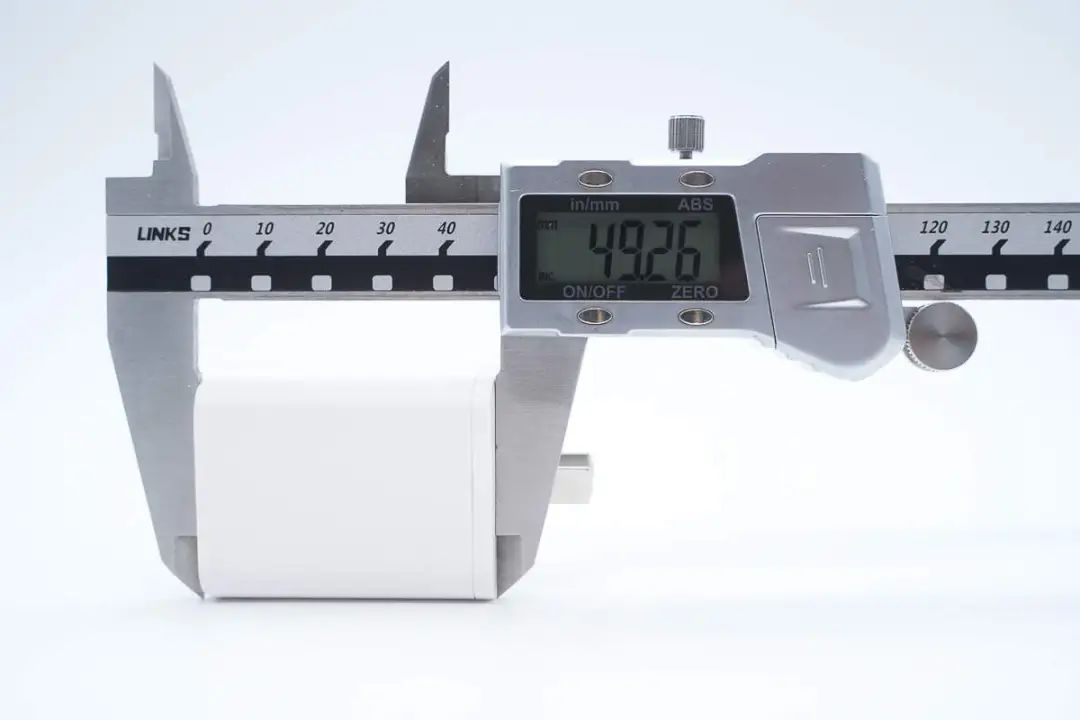

实测充电器机身长度为49.26mm。

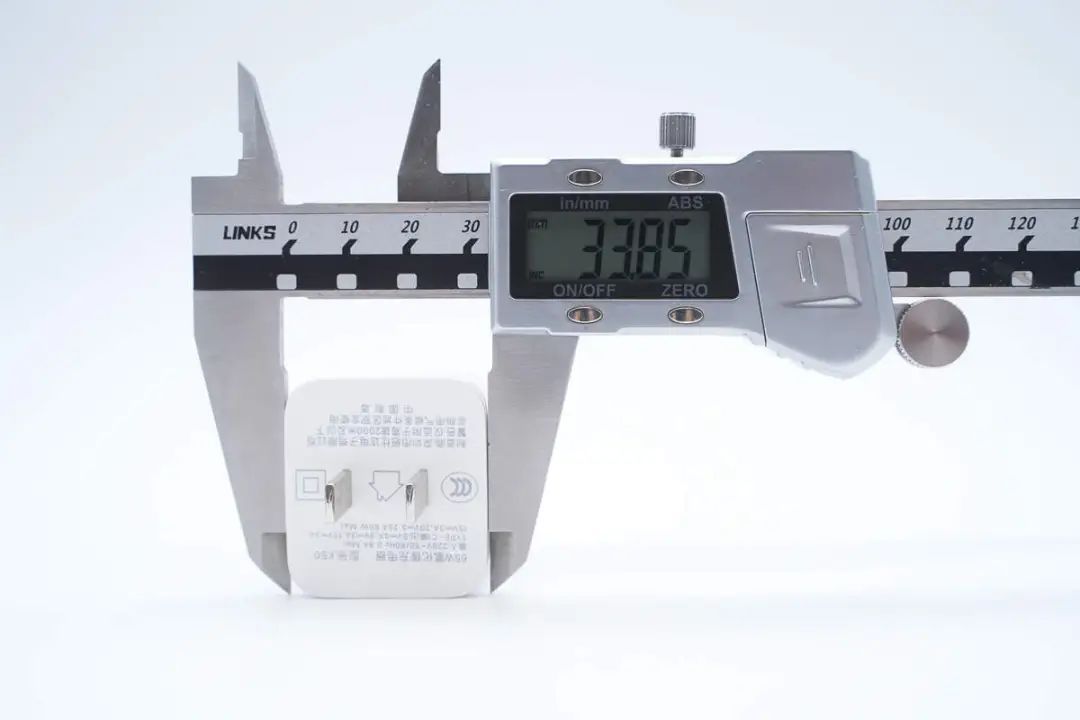

宽度为33.85mm。
厚度为37.19mm。

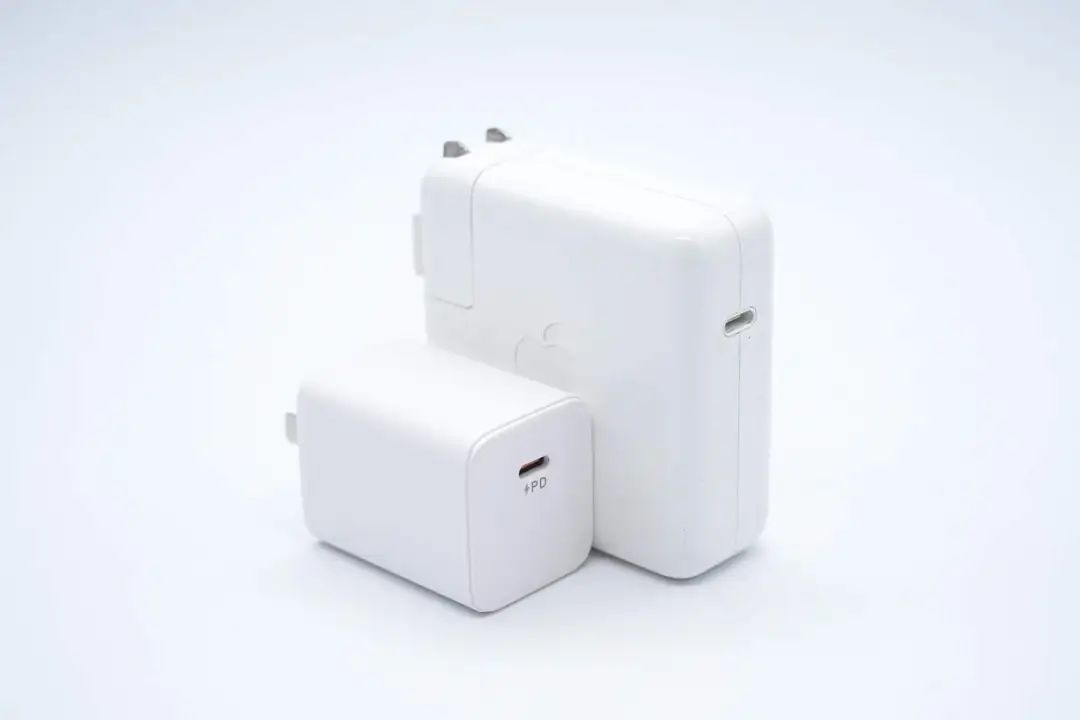

和苹果61W充电器放在一起对比,体积优势非常明显。

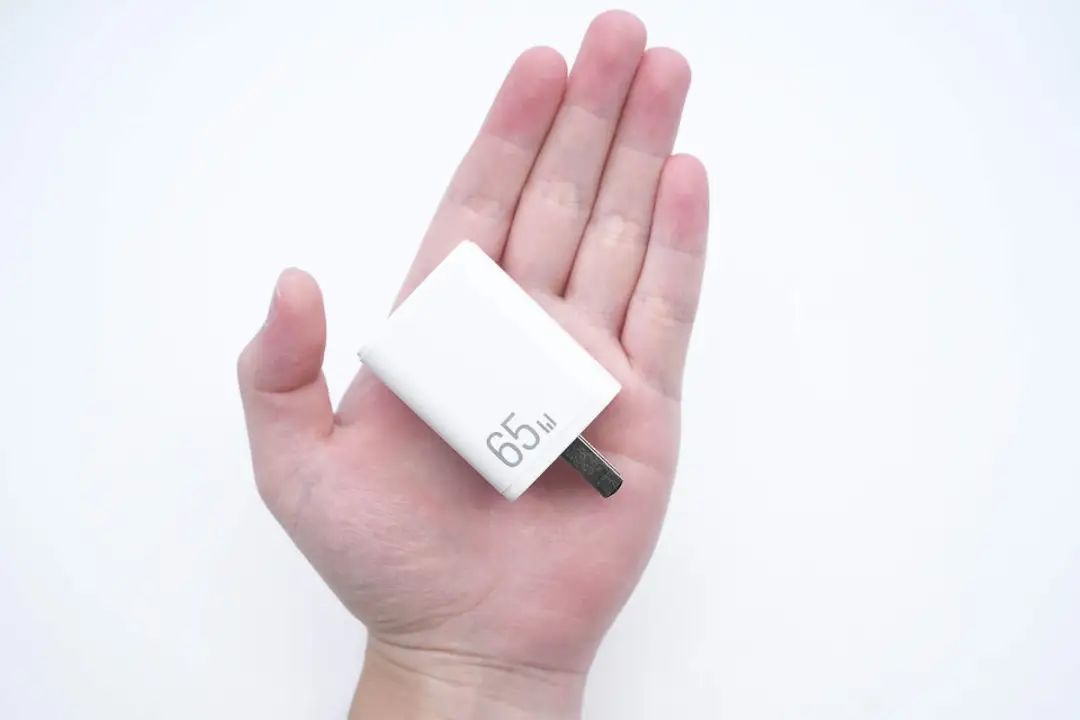

充电器拿在手上的大小直观感受。

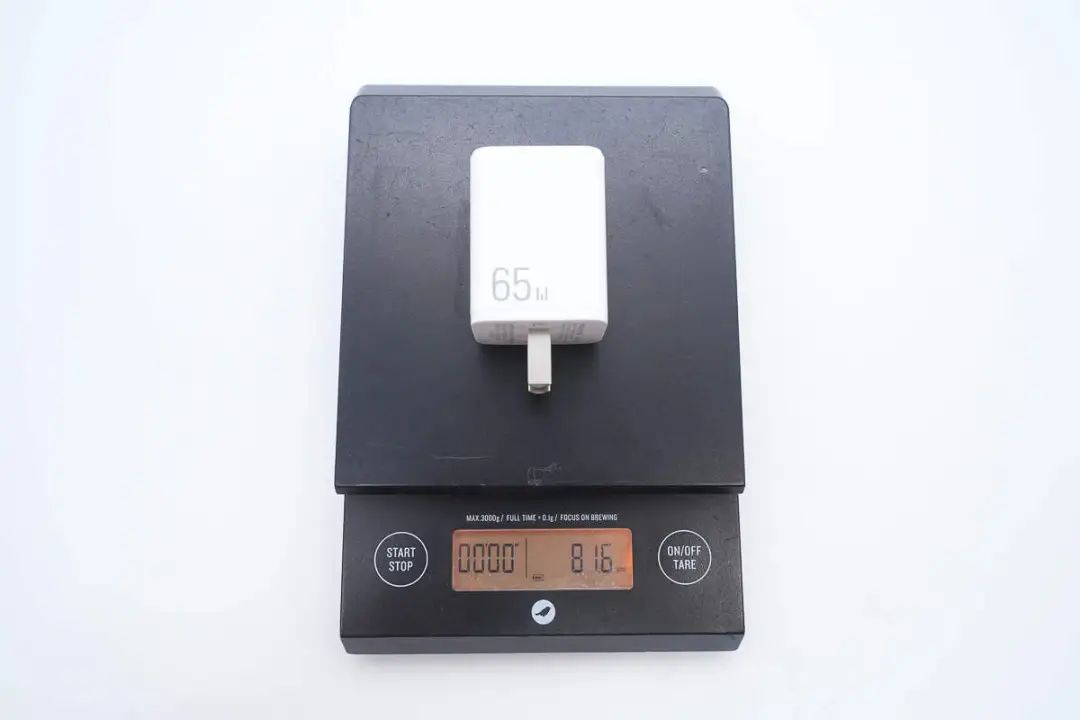

另外测得充电器重量约为82g。

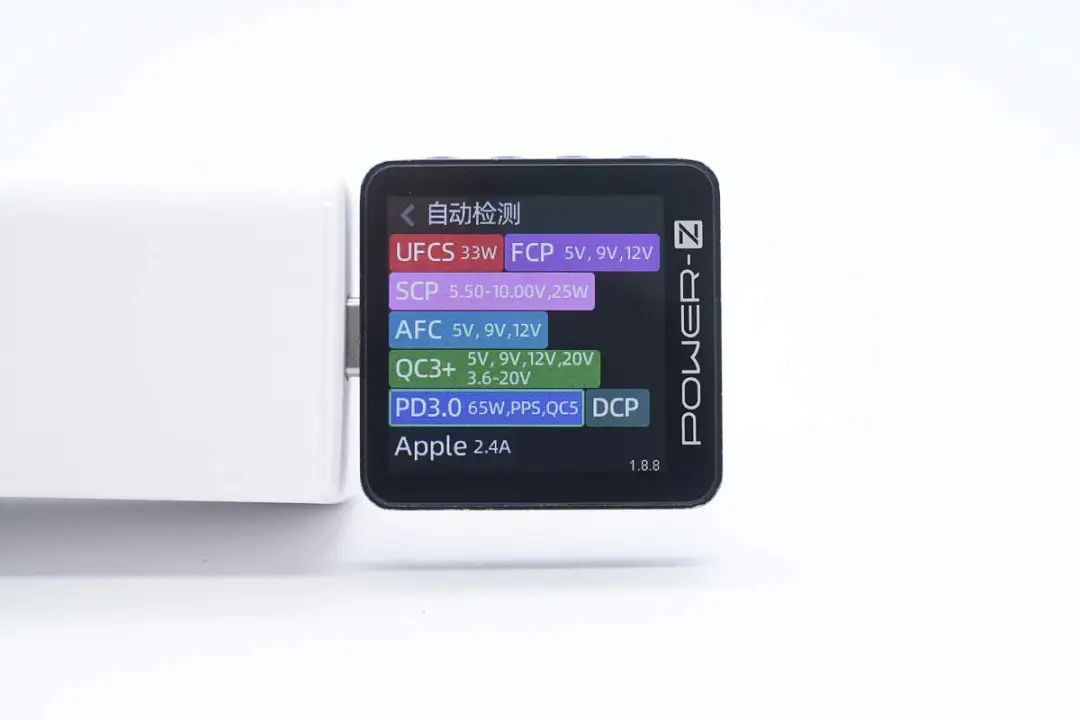

使用ChargerLAB POWER-Z KM003C测得USB-C口支持UFCS、FCP、SCP、AFC、QC3+/5、PD3.0、PPS、DCP、Apple 2.4A充电协议。

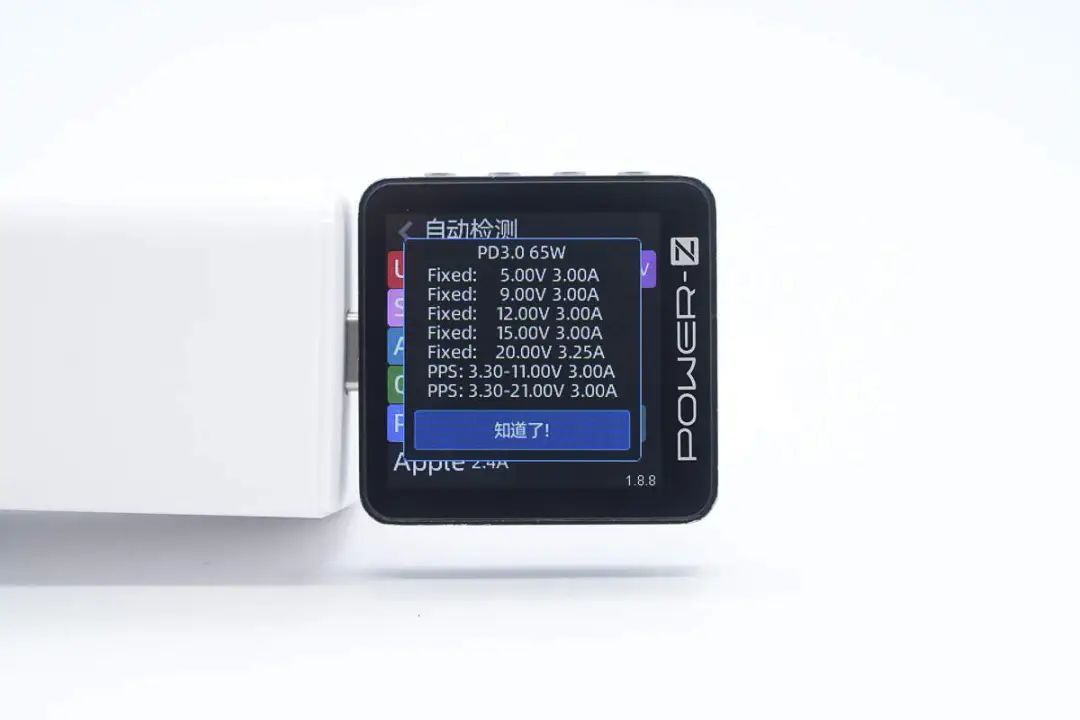

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.3-11V3A、3.3-21V3A两组PPS电压档位。

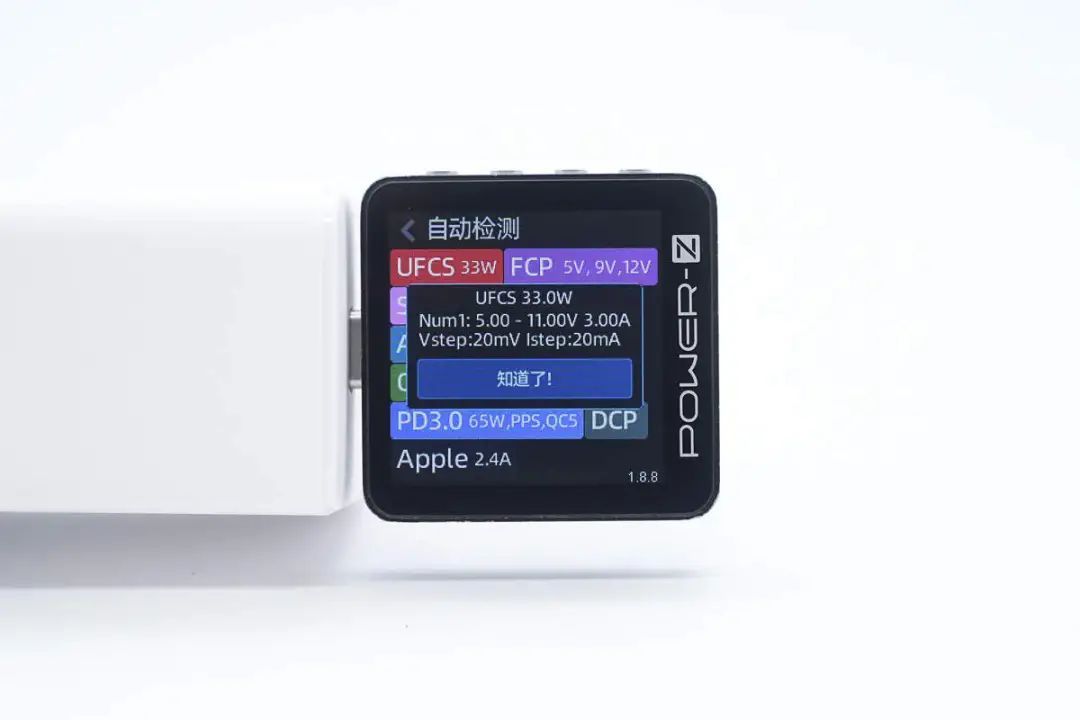

另外测得UFCS融合快充具备5-11V3A一组电压档位。
倍仕达65W氮化镓充电器拆解

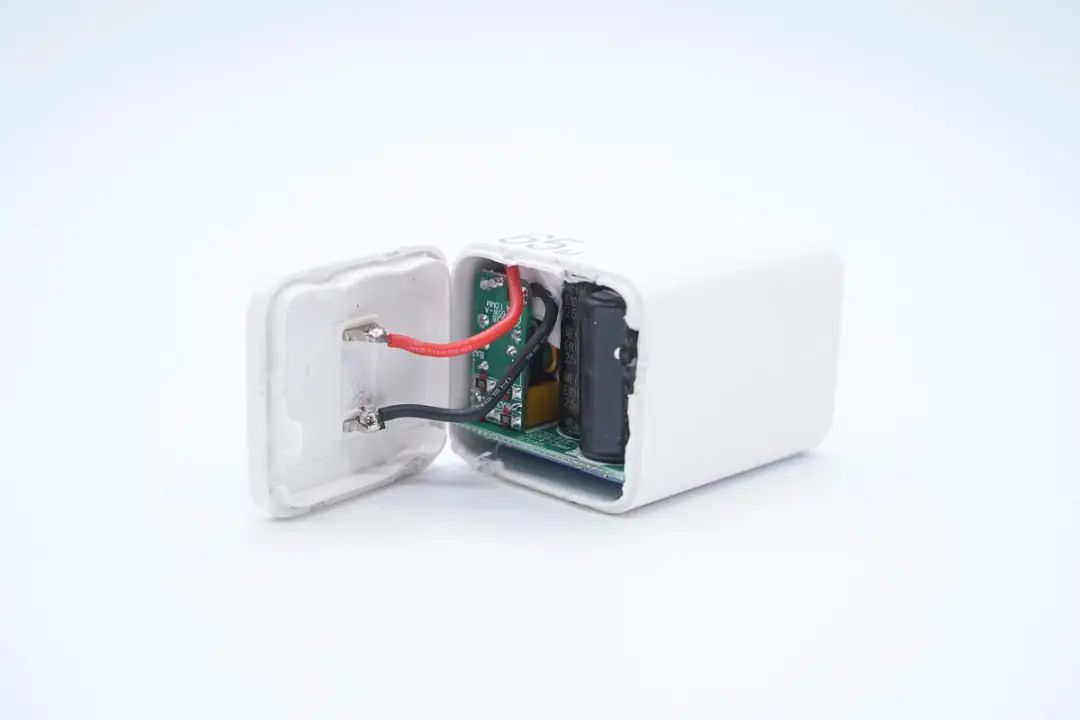

将输入端外壳拆开,插脚与模块通过导线锡焊连接通电。

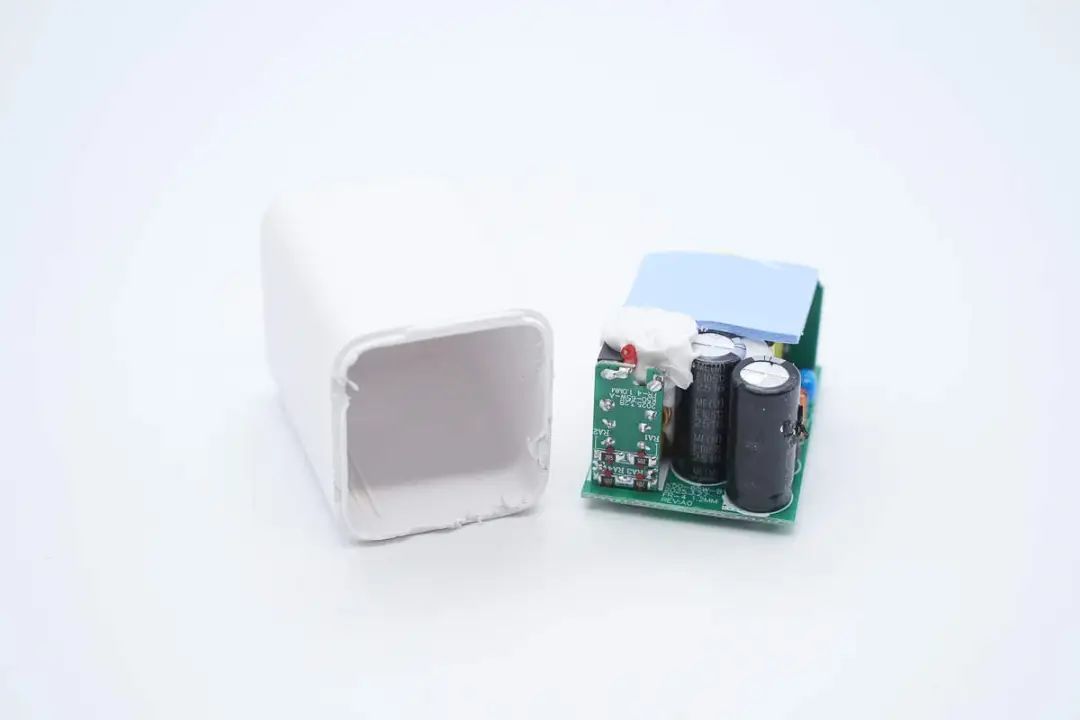

取出PCBA模块,模块顶部覆盖导热垫,电容等器件打胶加固。

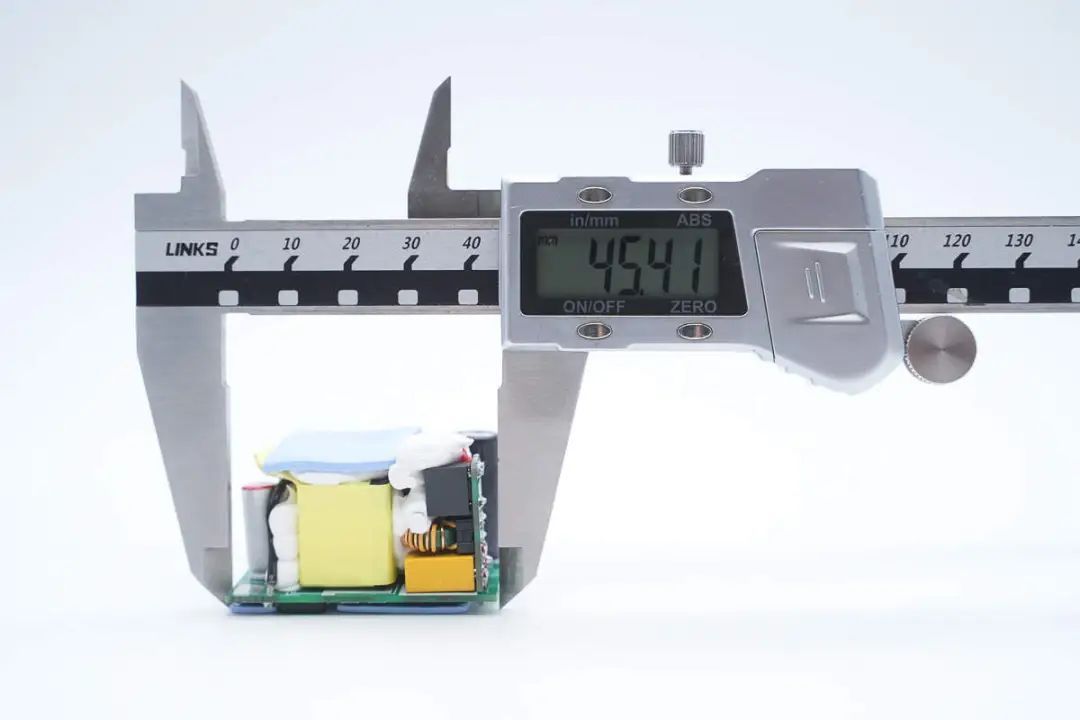

测得模块长度为45.41mm。

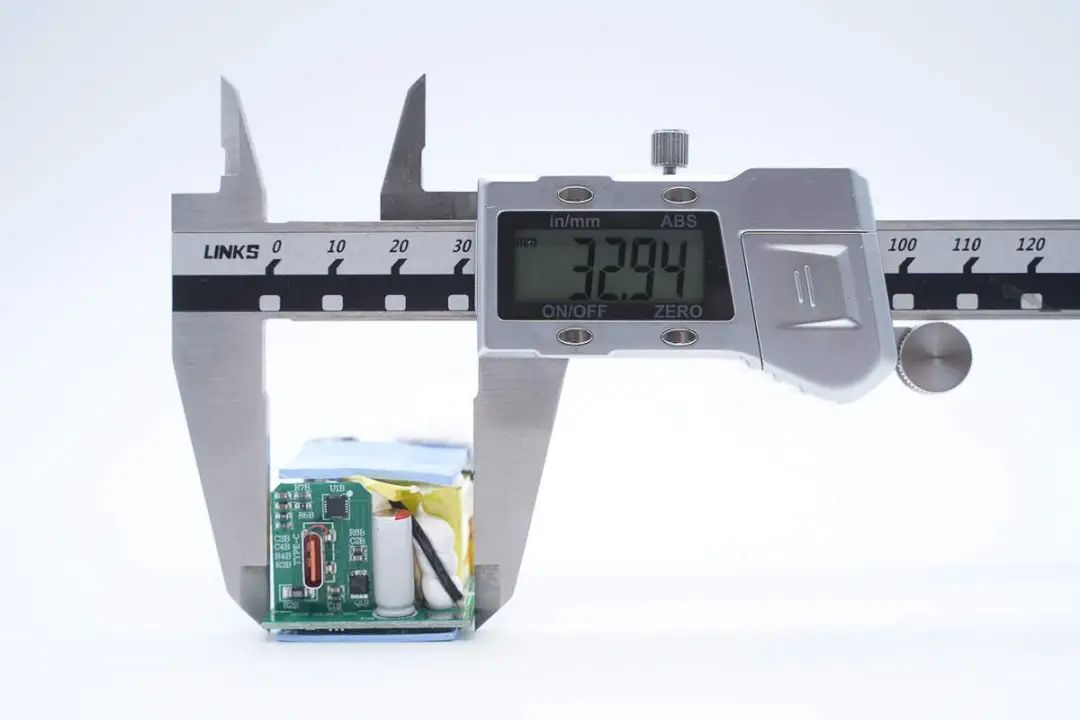

宽度为32.94mm。

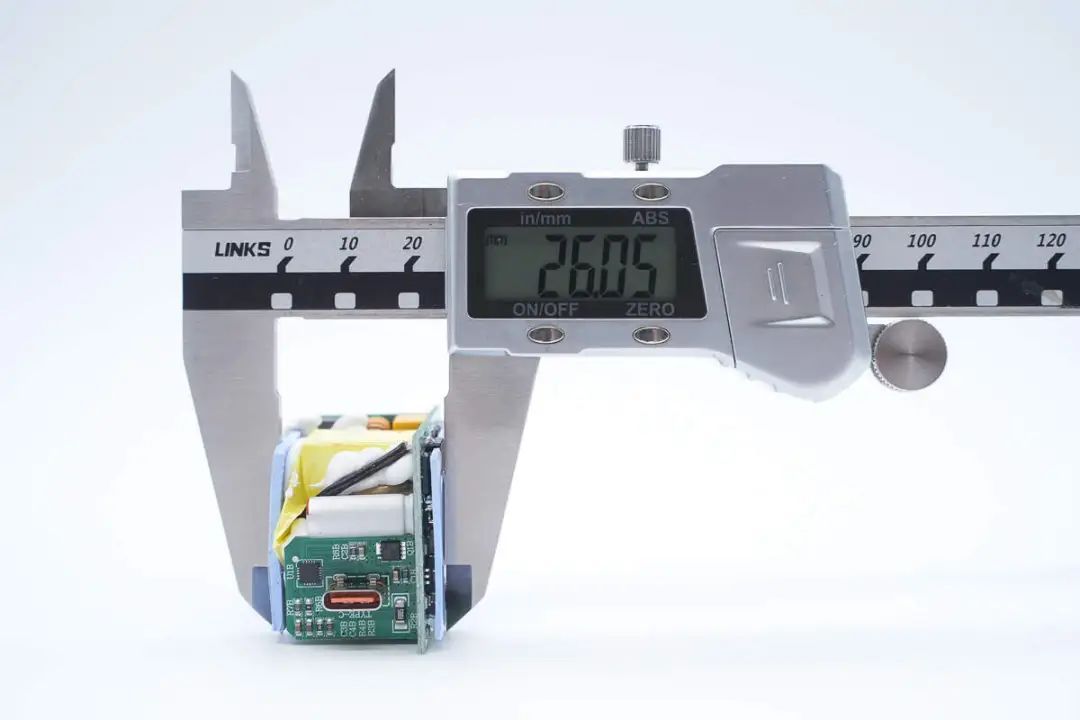

厚度为26.06mm。

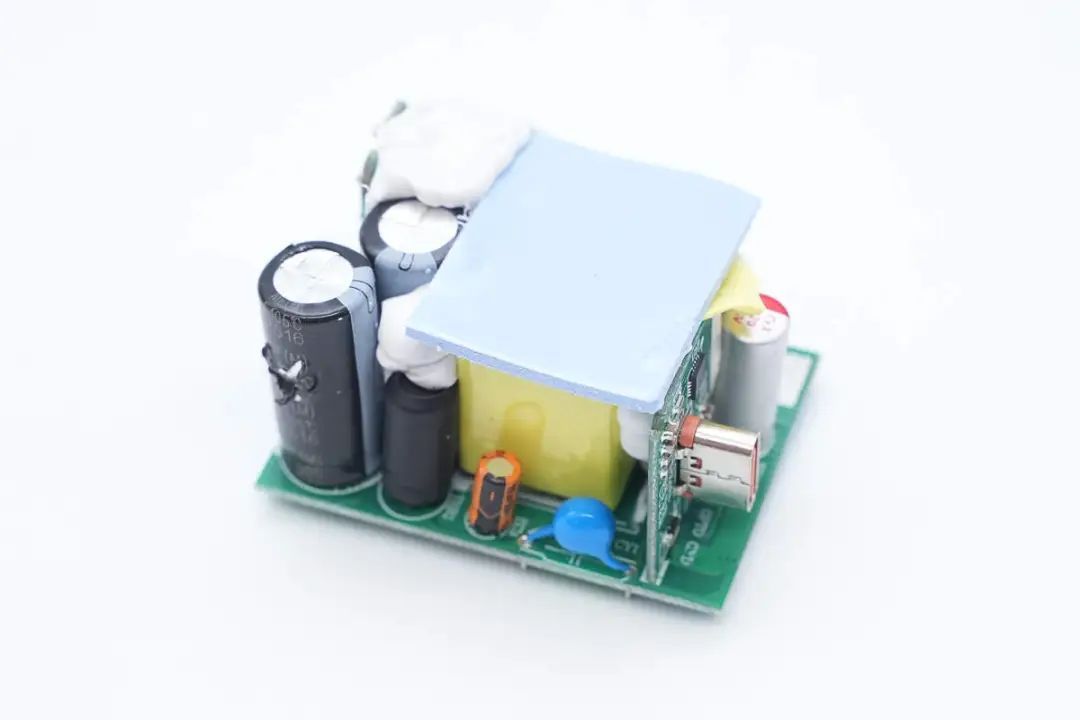

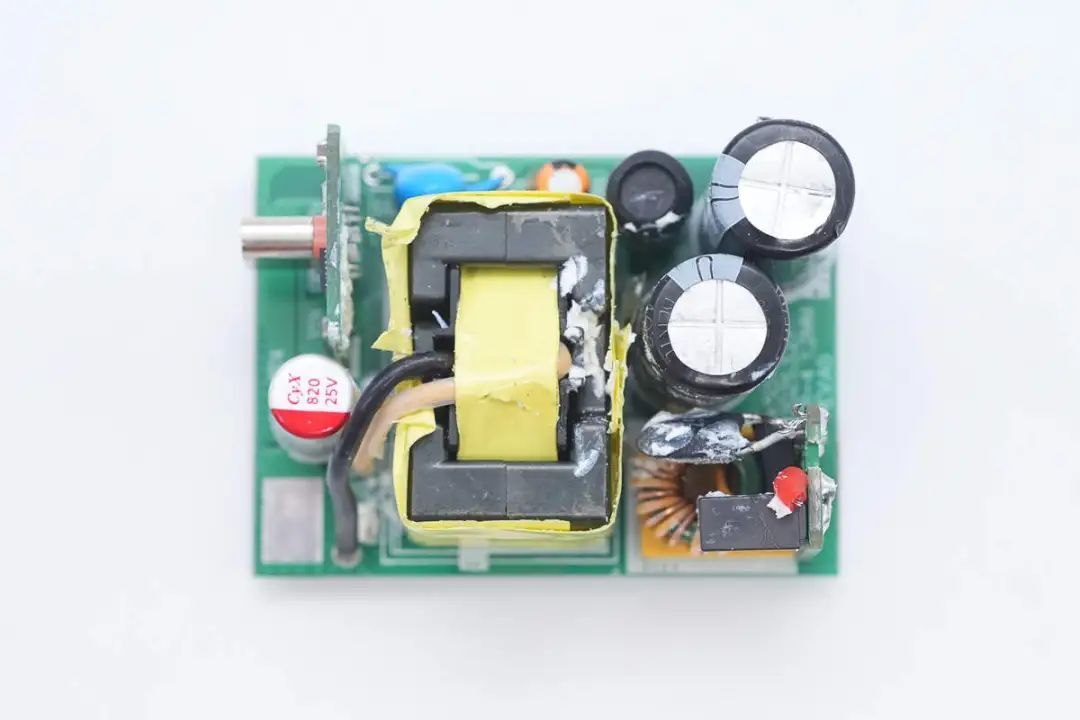

模块输入、输出端均设有小板,变压器、电容等器件打胶加固。

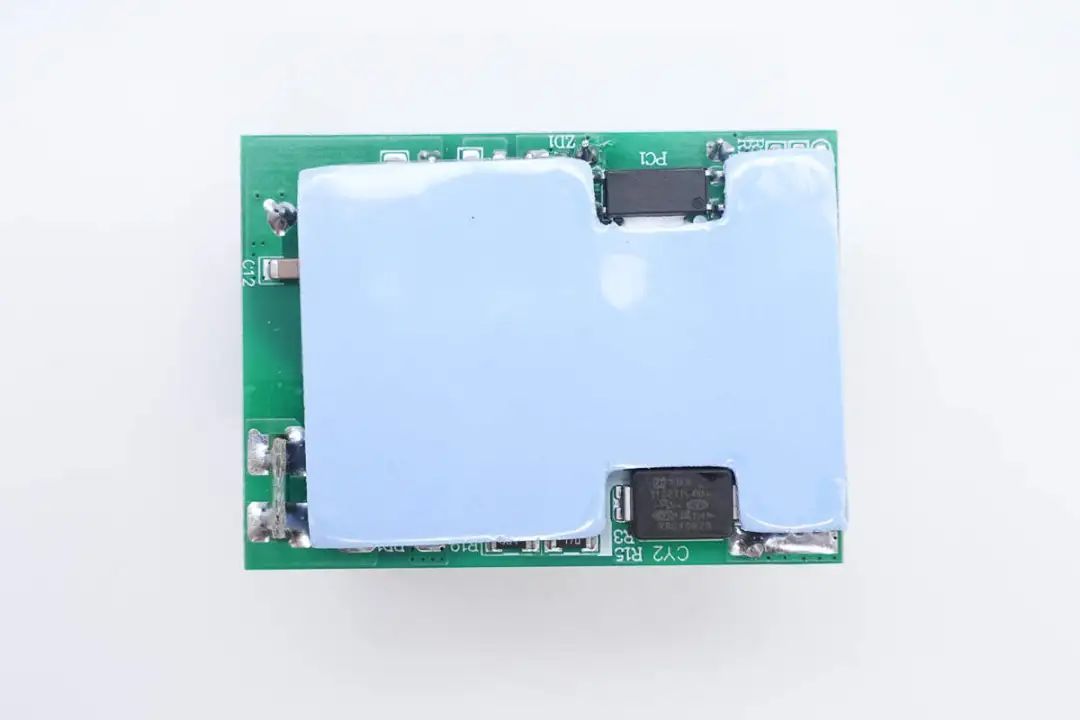

主板背面也覆盖有导热垫。
清理掉导热垫和白胶,模块正面还设有工字电感、主控芯片供电电容和蓝色Y电容。

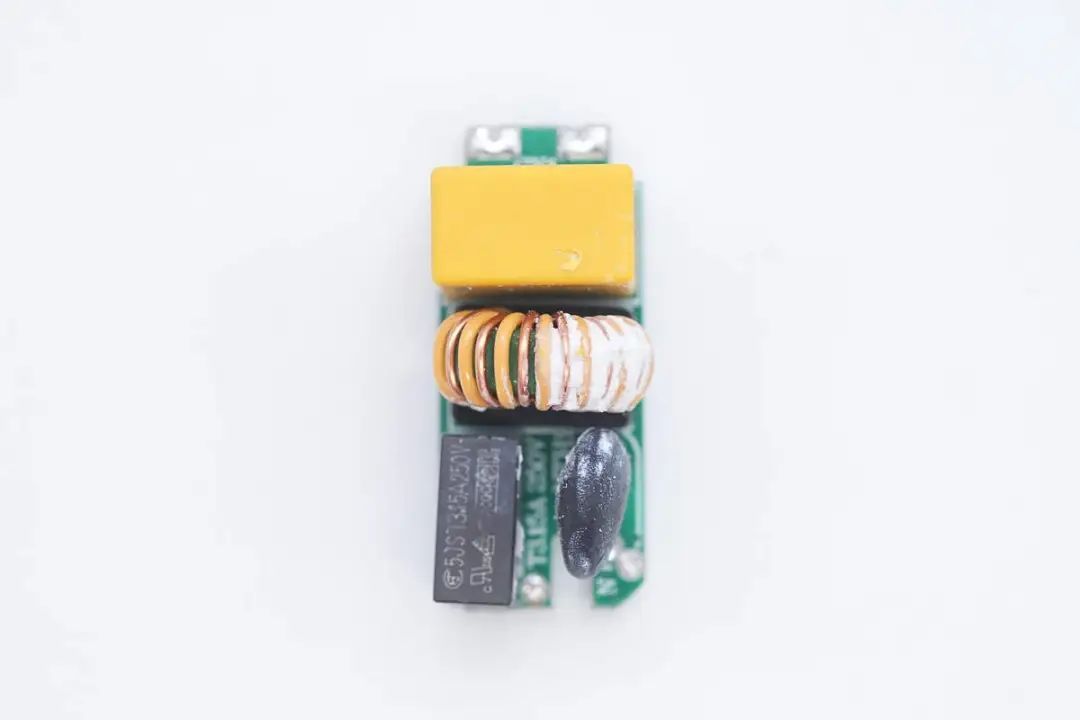

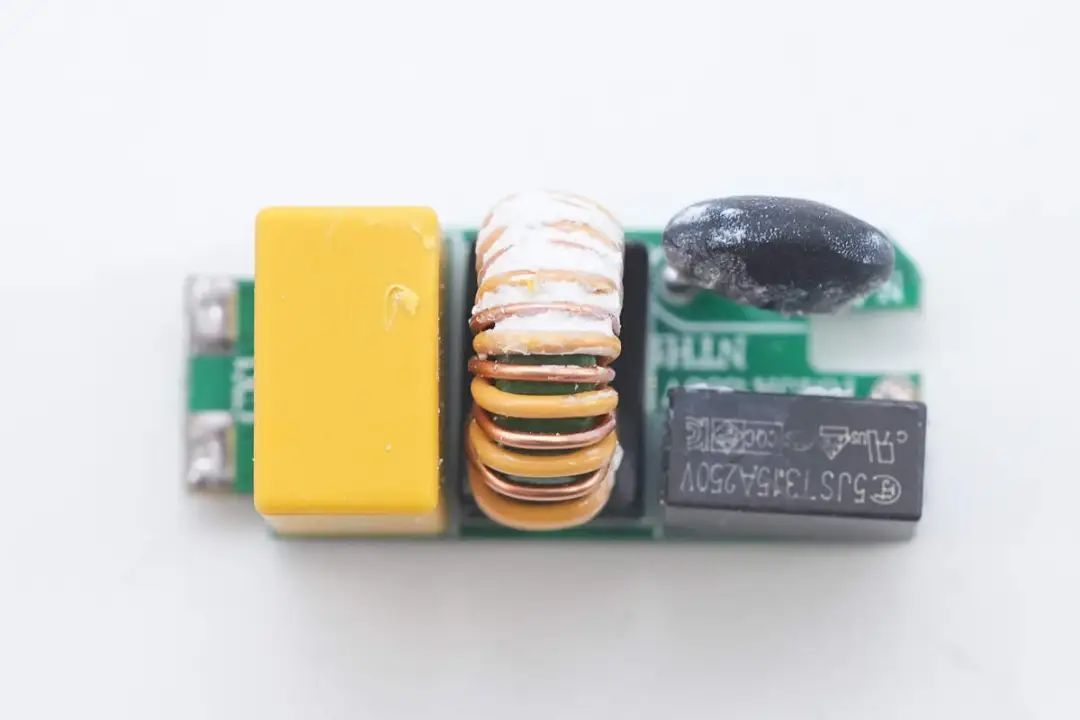

将输入端小板拆下,正面设有延时保险丝、NTC热敏电阻、共模电感以及安规X2电容。

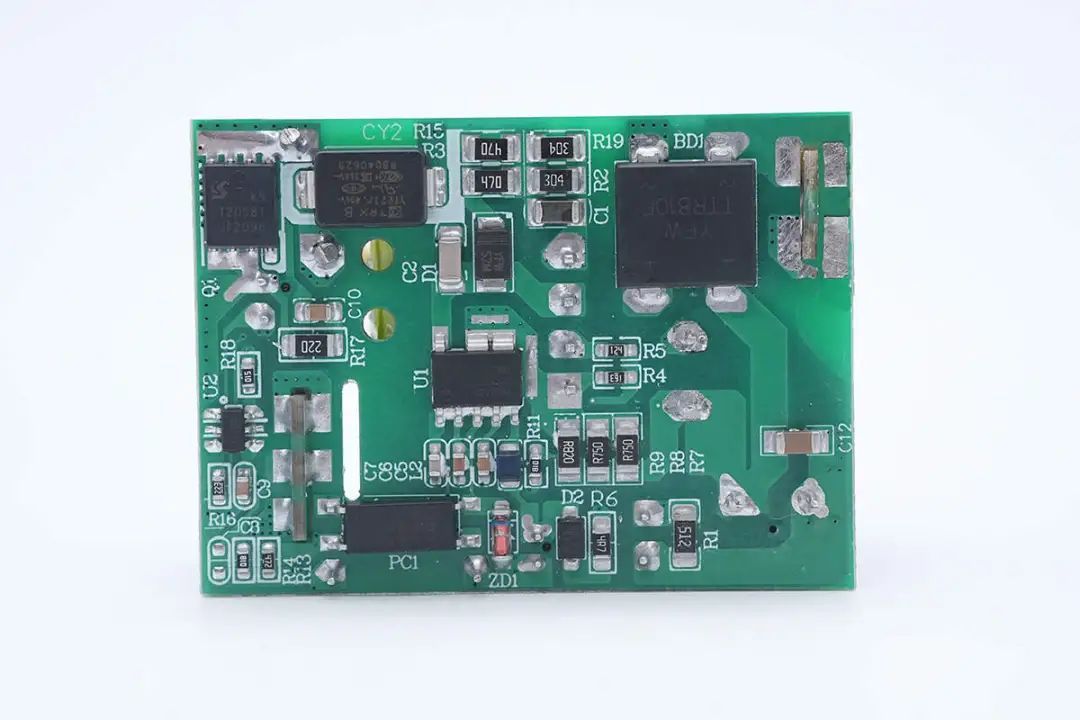

主板背面设有整流桥、电源主控芯片、光耦、贴片Y电容、同步整流控制器以及同步整流管。

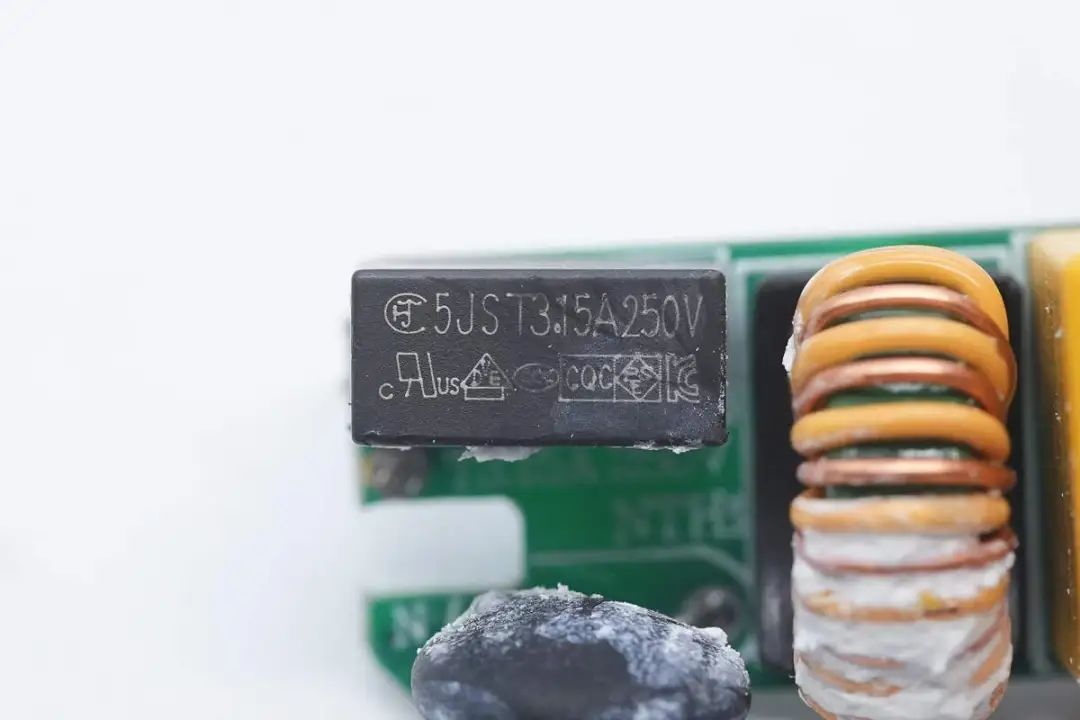

延时保险丝规格为3.15A 250V。

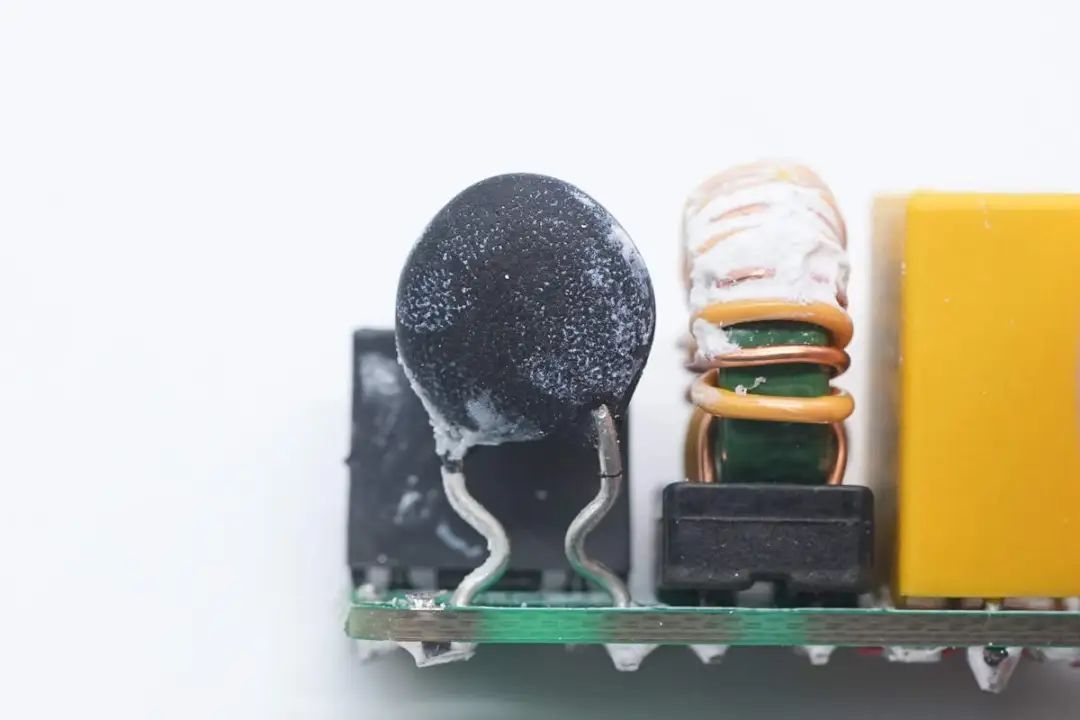

NTC热敏电阻用于抑制上电浪涌电流。
共模电感双线绕制用于滤除EMI干扰。

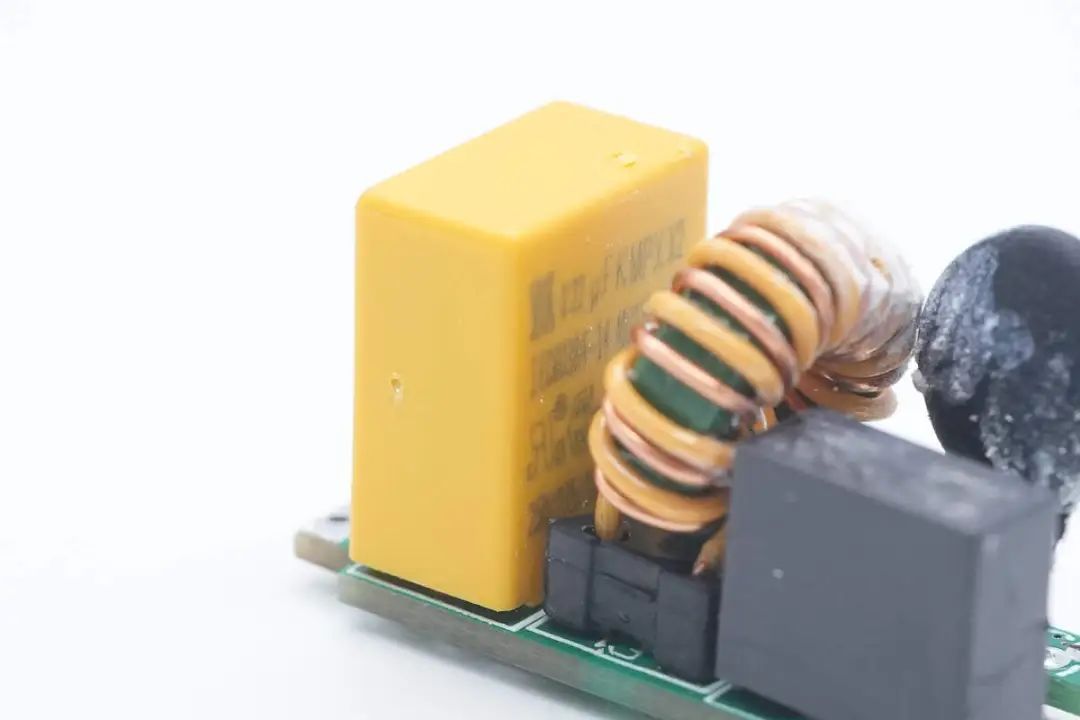

安规X2电容容量0.22μF。

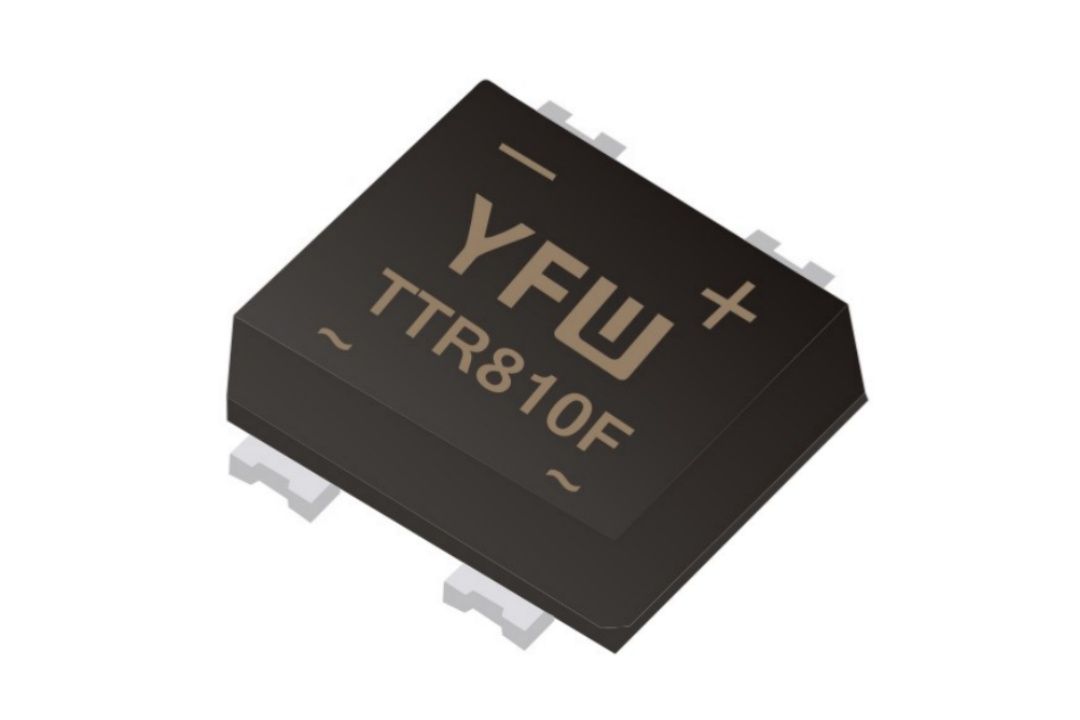

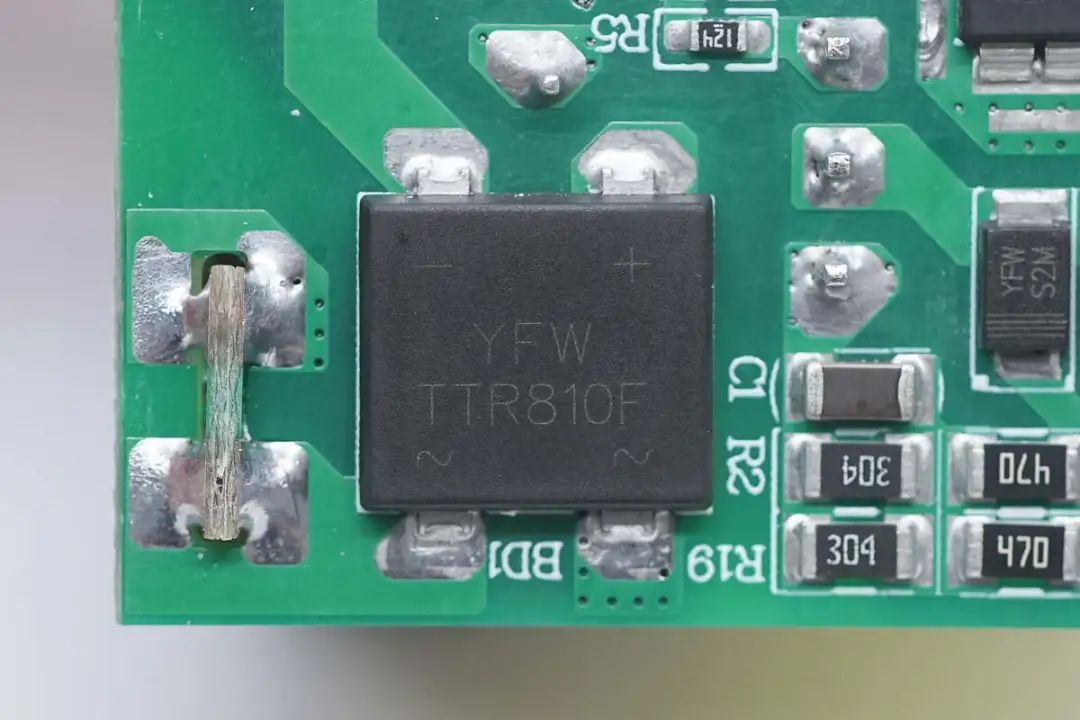

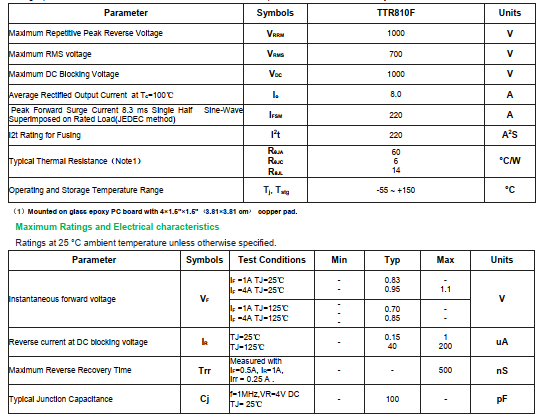

TTR810F整流桥特写。
