TVS管应用中承受浪涌电压如何计算？

　　平时在做浪涌测试时，总是提到的参数是设备所能承受的浪涌电压，如差模2KV，共模4KV等。在选用防浪涌所用的TVS时，也就经常考虑这个问题，TVS哪个参数能对应出不同的浪涌电压值。在TVS管选型时，有很多参数需要考虑，如钳位电压、击穿电压、脉冲峰值电流和负载电容等。这里不讨论其他参数，只关注如何计算出所能承受的浪涌电压。

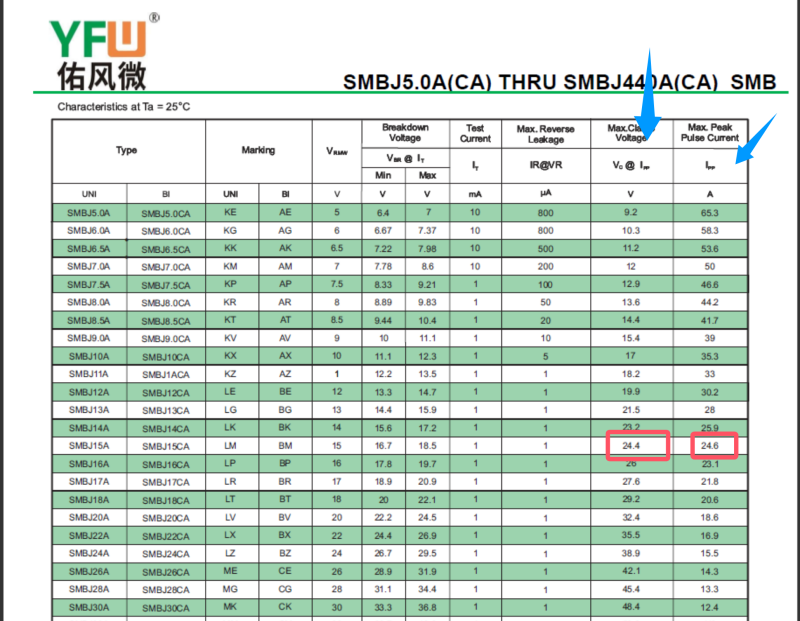

以SMBJ15A为例，下图中提到了的两个参数：最大钳位电压和脉冲峰值电流，其承受的最大浪涌功率为：最大钳位电压*脉冲峰值电流=24.4V*24.6A=600.24W。

这也是我们常说的SMB系列TVS能承受600W功率。如果没有特殊说明，这个功率是在10/1000us浪涌测试波形下测量的。

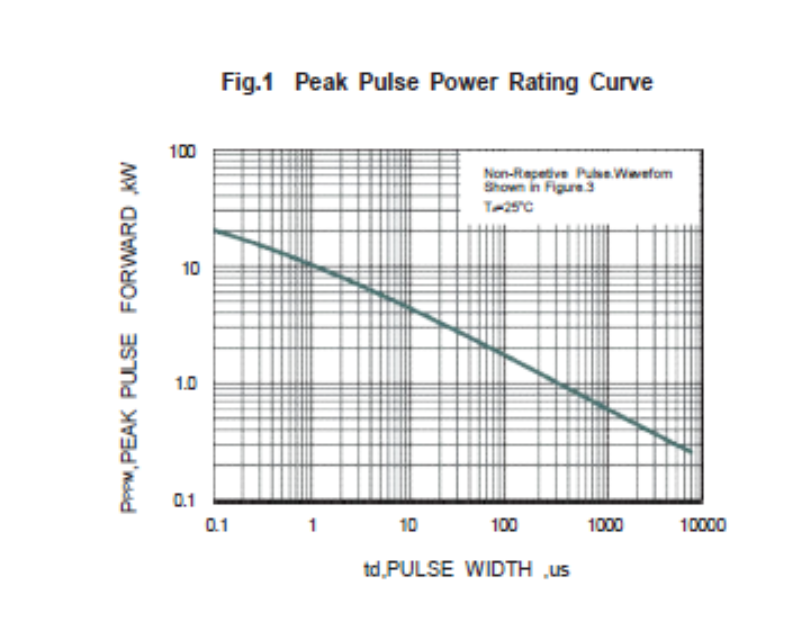

　　实际产品中，最常用的浪涌测试波形为1.2/50us和10/700us，如何将TVS承受浪涌功率从10/1000us波形下换算到其他波形呢，这就需要看Spec中的另一个曲线图：


通过上图可以查出，1.2/50us波形所对应脉冲宽度50us，对应峰值功率为2200W左右。

那么这种情况下，反算脉冲峰值电流为 2200W/24.4V=90.16A。

如果SMBJ15A放在电源端口，在共模时，浪涌发生器内阻为12欧姆，那么所能承受的电压为：90.16A*12ohm=1082V；

如果SMBJ15A放在电源端口，在差模时，浪涌发生器内阻为2欧姆，那么所能承受的电压为：90.16A*2ohm=180.3V；

如果SMBJ15A放在非对称信号端口，无论差模共模，浪涌发生器内阻为42欧姆，那么所能承受的电压为：90.16A*42ohm=3786.9V；
