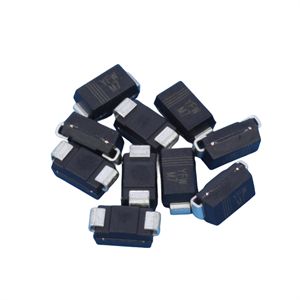

浅谈TVS二极管于ESD的保护作用有哪些

1、底部连接器的应用

底部连接器设计广泛应用在移动消费类产品上，目前市场上应用产品主要为移动电话、PDA、DSC(数码相机)以及MP3 等便携产品。由于是直流回路，可选用高电容器件。此端口可能会受到高能量的冲击，可以选用集成了TVS管和过流保护功能的器件。

2、RJ-45(10/100M 以太网网络)

RJ-45接口广泛应用在网络连接的接口设备上，典型的应用就是10/100M 以太网网络。

3、视频线路的保护

目前视频常见的输出端口设计有 D-SUB、DVI(28 线)、SCART(19 线)和D-TERMINAL(主要日系产品在用)。视频数据线具有高数据传输率，数据传输率高达480Mbps，有的视频数据传输率达到1G以上，因而要选择低电容LCTVS管，它通常是将一个低电容二极管与TVS二极管串联，以降低整个线路的电容(可低于3pF)，达到高速率回路的要求。

4、SIM 卡数据线路保护

SIM 卡数据线路保护一直是各个公司的产品重点,而且专门为此类端口设计的集ESD(TVS)/EMI/RFI 防护于一个芯片的器件，充分体现了片式器件的无限集成方案。在针对不同用途选择器件时，要避免使器件工作在其设计参数极限附近，还应根据被保护回路的特征及可能承受ESD 冲击的特征选用反应速度足够快、敏感度足够高的器件，这对于有效发挥保护器件的作用十分关键，另外集成了其它功能的器件也应当首先考虑。

5、USB 保护

一般 USB 的ESD 保护分上行和下行两种情况。

6、音频/扬声器数据线路保护

在音频数据线路保护方面，由于音频回路的信号速率比较低，对器件电容的要求不太高，100pF左右都是可以接受的。有的手机设计中将耳机和麦克风合在一起，有的则是分立线路。前一种情况可以选择单路TVS管，而后一种情况如果两个回路是邻近的，则可以选用多路TVS阵列，只用一个器件就能完成两个回路的保护。

7、按键/开关

对于按键和开关回路，这些回路的数据率很低，对器件的电容没有特殊要求，用普通的TVS阵列都可以胜任。
